Надежное измерение профиля дорожного слоя

Современные дороги состоят из нескольких слоев из разных материалов, и часто требуется определить глубину слоев и построить профиль слоя. Узнайте об эффективных решениях для надежного измерения профиля слоя дороги   возможность отображения слоев на разной глубине   с высоким разрешением.

Road Layer Profile Measurement

Инфраструктура и активы Инспекция бетонных конструкций

Описание карточки

leadmagnet

Newsletter

Get the best NDT and InspectionTech content delivered straight to your inbox

Вызов

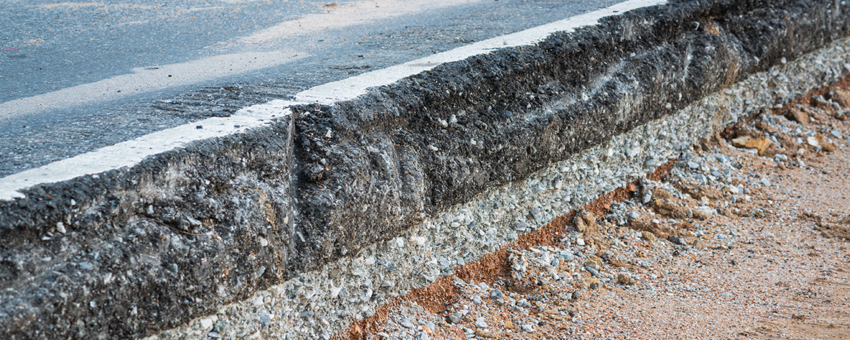

Современные дороги состоят из нескольких слоев различных материалов, и часто требуется определить глубину слоев и построить профиль слоя.

Для построения профилей слоев дороги важно собирать данные высокого качества и присваивать различные свойства материалов разным слоям. Также важно, чтобы обработка данных и визуализация слоев осуществлялись эффективно и надежно.

Эффективные решения

Proceq GS8000 - это портативная цифровая система картирования недр, состоящая из георадара непрерывной волны ступенчатой частоты (SFCW). Антенна георадара обладает сверхширокой полосой пропускания, что позволяет картировать слои на различной глубине с высоким разрешением.

Антенна георадара подключается по беспроводной связи к iPad, а для сбора, обработки и визуализации данных используется интуитивно понятное приложение. При измерении профиля дорожного слоя данные собирались по прямой линии длиной ~35 м, при этом антенна георадара была соединена с землей (без воздушного зазора). Для неровных поверхностей антенну GS8000 можно приподнять, но на ровных поверхностях в этом нет необходимости.

Title

Image showing raw data on Proceq GS app, with several tags marking the interfaces between layers at many intervals along the scan.

Для эффективной обработки данных использовались три функции приложения Proceq GPR Subsurface (GS):

  1. Функция многослойности использовалась для установки правильной диэлектрической проницаемости для различных слоев. Диэлектрическая проницаемость, а значит и скорость радиоволн, зависит от типа материала, поэтому важно настроить диэлектрическую проницаемость для каждого слоя. Это делается несколькими щелчками мыши в приложении.
  2. Для определения границ раздела слоев через регулярные интервалы по длине сканирования использовалась маркировка. Это очень легко сделать на сенсорном экране iPad. Вид А-скана можно использовать для определения точной глубины интерфейса.
  3. Из приложения был экспортирован отчет в формате HTML. Этот отчет содержит все параметры исследования, а также горизонтальное положение (сканирование) и глубину залегания всех меток. Для нанесения этих позиций и визуализации слоев можно использовать любую программу электронных таблиц, например, Microsoft Excel.

Расширенный анализ данных

В качестве альтернативы опытные пользователи могут использовать программное обеспечение для постобработки данных GPR-SLICE PC. Для сбора данных используется приложение Proceq GPR Subsurface (GS), которое экспортируется в формате SEG-Y. Данные импортируются в GPR-SLICE, и можно установить различные диэлектрические константы. Затем используется функция "Обнаружение горизонта" для автоматического выделения различных слоев.

В целом, существует два варианта визуализации слоев дороги с помощью данных, полученных с помощью Proceq GS8000. Первый вариант подходит для всех пользователей, включая начинающих, и требует только приложения Proceq GS и обычного программного обеспечения для работы с электронными таблицами. Второй вариант больше подходит для опытных пользователей и требует приложения GS и программного обеспечения GPR-SLICE для ПК. Эта опция позволяет автоматически отрисовывать слои профиля, поэтому рекомендуется при наличии большого количества данных измерений, подлежащих анализу. В обоих вариантах успешное обнаружение слоев гарантируется высококачественными данными, полученными с помощью антенны SFCW.

Title

The same GS8000 data processed on GPR-SLICE PC software, using Horizon Detection function. The different road layers are shown in blue, cyan and green.
