Pundit Ultrasonic

Pundit 250 Array

Глубокое сканирование бетона и армированного волокнами бетона
  • Полная модульная система
  • В-сканирование в реальном времени Уникальная функция для быстрого выборочного контроля
  • Может использоваться с датчиками скорости импульсов

✔ Ready In Stock

Приложения:

Расположение подповерхностных дефектов бетона / Измерение толщины бетонных элементов / Определение скорости пульсации бетона для оценки однородности и прочности

Ультразвуковые импульсно-эхографические исследования с возможностью визуализации в реальном времени и линейного сканирования
https://d3d9uh9i6bytyw.cloudfront.net/asset/Media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Modularity.svg
Модульность
Полная модульная система позволяет увеличить количество каналов простым присоединением дополнительных зондов.
https://d3d9uh9i6bytyw.cloudfront.net/asset/Media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Realtime%20B-scan.svg

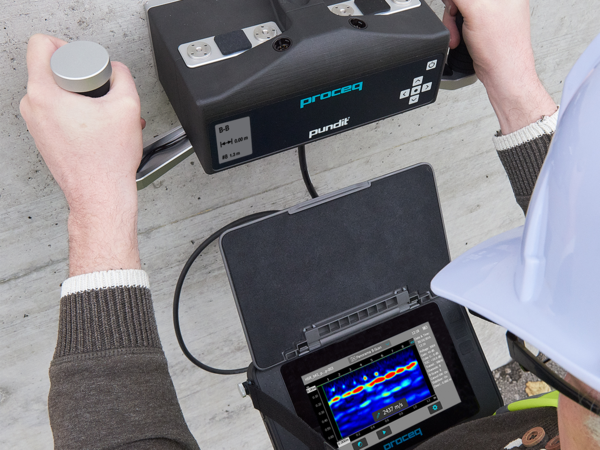

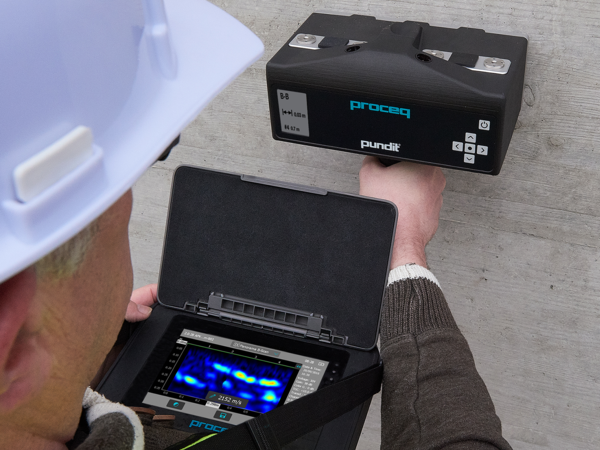

В-сканирование в реальном времени

Уникальное В-сканирование в реальном времени и панорамный вид обеспечивают получение изображений высокого разрешения непосредственно на месте.

https://d3d9uh9i6bytyw.cloudfront.net/asset/Media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Универсальность

Этот же прибор можно использовать с классическими импульсными датчиками скорости.


Swiss Made
Pundit 250 Array Технические характеристики
Датчик
Технические характеристики
Полоса пропускания
35 кГц - 40 кГц

Технология
Многоканальный ультразвуковой импульсный эхолот

Разрешение измерения
0.1 us

Напряжение импульса
±150 В (UPE)

Коэффициент усиления приемника
от 1 до 10'000x (от 0 до 80 дБ)

Номинальная частота преобразователя
40 кГц

Форма импульса
квадратная волна

Задержка импульса
8 мс - 200 мс

Количество каналов
8 (с возможностью модернизации до 16)

Программное обеспечение для ПК
PL-Link для анализа и экспорта данных в сторонние приложения

Дисплей
7" цветной прочный сенсорный экран (800 x 480 пикселей) с двухъядерным процессором

Память
Внутренняя флэш-память 8 ГБ

Соединения
USB хост/устройство и Ethernet

Режимы измерения
Реалтайм B-сканПанорама
B-скан

Диапазон измерений
Прибл. 1 м в зависимости от качества бетона

Специальные возможности
Прошивка прибора: Экспорт необработанных данныхНастройки
доступны непосредственно на измерительном экране

Преобразователи
Сухоконтактный преобразователь Pundit Array с дополнительным ЖК-дисплеем и кнопками управления на рукоятках

Другие покупатели также приобрели:
Аксессуары
Pundit 250 Array
Обновление до 16 каналов: датчик Pundit Array (327 30 100), датчик Pundit Array, удлинительный комплект (376 30 377) и комплект с двумя рукоятками (327 30 370)
Обновление до двух рукояток: комплект с двумя рукоятками (327 30 370)
Пандит Массив датчика Аккумулятор Complete (327 30 337)
перезаряжаемый AA NiMH батареи набор 6 (327 30 384S)
Батарея полного (327 01 033)
Быстрое зарядное устройство (внешний) ( 327 0 053)
Стандарты и руководства

Руководящие принципы

  • Arrow ACI 228.2R-13
  • Arrow DGZfP Guideline MC 1
  • Arrow RI-ZFP-TU
  • Arrow ZTV-ING Teil 5 Tunnelbau
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Возможно ли измерение скорости ультразвукового импульса с помощью Pundit PD8000?

Ультразвуковые измерения скорости импульса традиционно выполняются с помощью P-волн (волны сжатия). Pundit PD8000...

См. подробнее

Можно ли обнаружить заполненные водой пустоты с помощью ультразвукового импульсного эха?

Да, можно обнаружить заполненные водой пустоты. Одна из причин использования сдвиговых волн в приборах Pundit PD8000...

См. подробнее

Какую глубину можно измерить с помощью Pundit PD8000?

На этот вопрос нет однозначного ответа, так как он во многом зависит от качества бетона и количества присутствующей...

См. подробнее
