Два применения, одно решение.
PI8000 Оценка качества свай, измерение толщины бетонной плиты и обнаружение дефектов
PI8000 Оценка качества свай, измерение толщины бетонной плиты и обнаружение дефектов
PI8000 Оценка качества свай, измерение толщины бетонной плиты и обнаружение дефектов
PI8000 Оценка качества свай, измерение толщины бетонной плиты и обнаружение дефектов
PI8000 Оценка качества свай, измерение толщины бетонной плиты и обнаружение дефектов
PI8000
PI8000
PI8000
PI8000
PI8000
PI8000

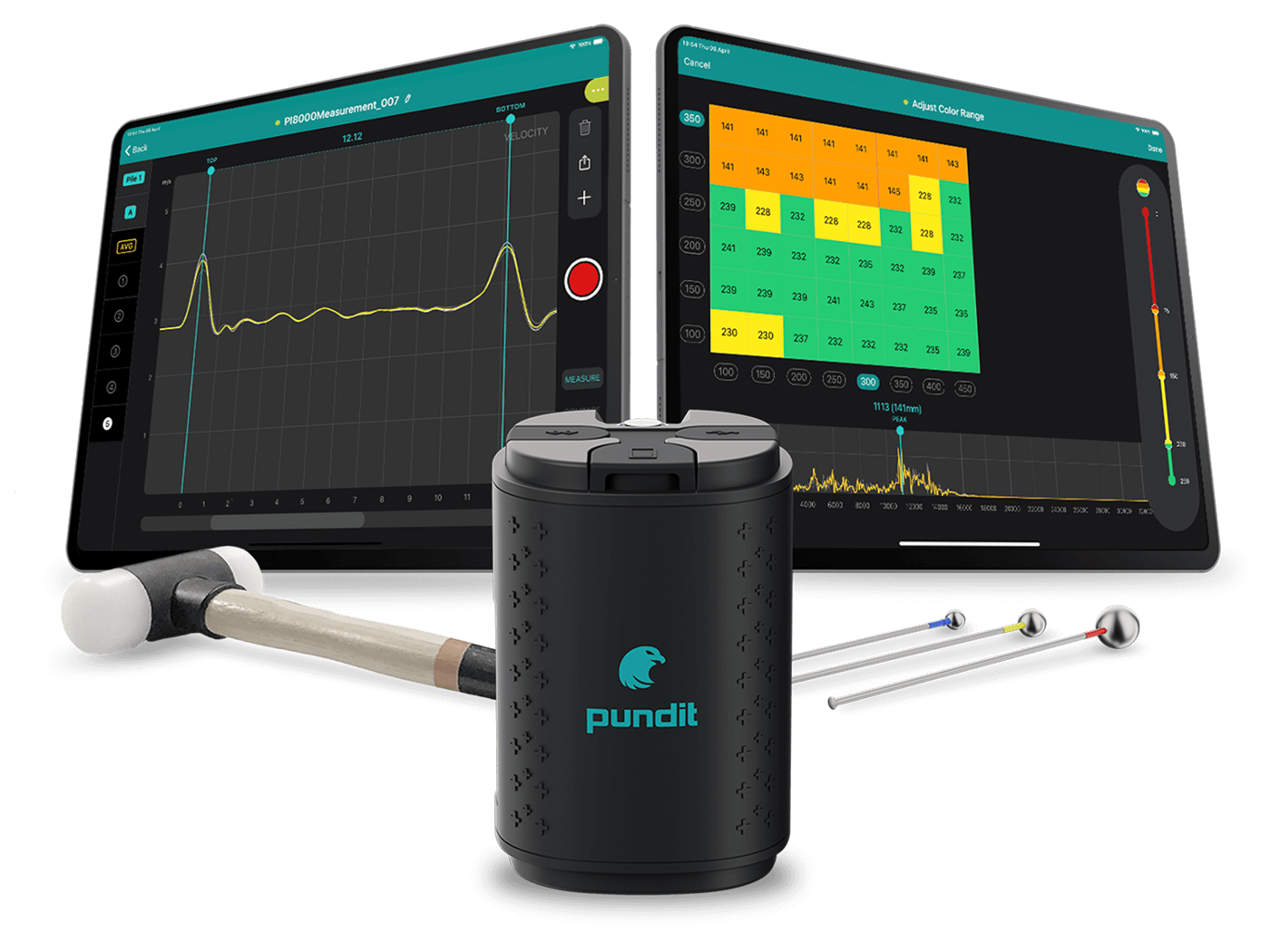

Pundit Pile Integrity + Impact Echo

PI8000

Оценка качества свай, измерение толщины бетонной плиты и обнаружение дефектов

  • Один датчик и приложение для многих задач контроля
  • Сбор данных в реальном времени с помощью беспроводного датчика
  • Мгновенный защищенный обмен данными с коллегами

Приложения:

Зонд 2 в 1 для испытания свай и бетонных плит / Быстрая оценка прошлых отказов бетонных свай / Оценка длины свай / Составление карты толщины бетонной плиты / Обнаружение внутренних дефектов, таких как пустоты или расслоения / Инспекция активов (здания, мосты, сваи)

Уникальное решение для контроля целостности и длины свай с помощью эхо-метода. 100% в реальном времени. Полностью прослеживаемые данные.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Great%20handling-.svg
2 в 1
Запатентованная конструкция датчика позволяет проводить как оценку целостности свай, так и испытания конструкций эхо-методом, что повышает его универсальность и эффективность.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Productivity-10.svg
Производительность
Проверка качества измерения и быстрое сравнение данных по нескольким сваям на одном участке с помощью приложения. Варьируемая карта точек контроля на свае для оценки ее однородности
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Collaboration.svg
Совместная работа
Возможность подключения в режиме реального времени позволяет сотрудничать с коллегами в любой точке мира для обработки и подтверждения данных об объекте контроля.
Приложение Pundit Impact
Расширенные возможности приложения
  • Бесплатные обновления и релизы
  • Разработка, ориентированная на клиента
  • Интуитивно понятные функции для повышения эффективности ваших проверок

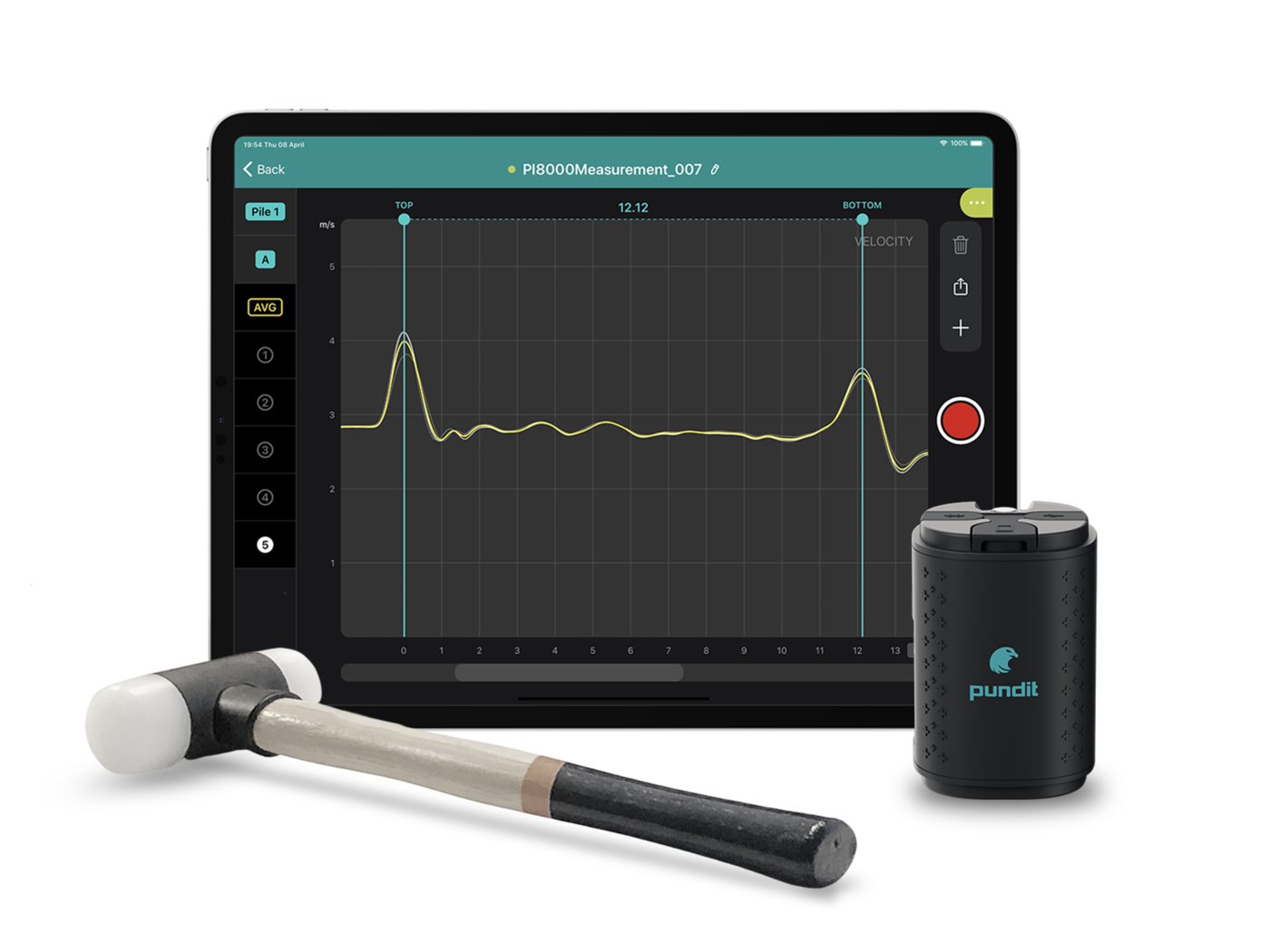

Быстрая проверка качества установленных свай с использованием технологии низкой деформации. Проверьте длину сваи и выявите любые серьезные дефекты для дальнейшего исследования на самой ранней стадии, чтобы избежать дорогостоящего ремонта в дальнейшем.

Проведите быструю ревизию ваших активов, используя технологию ударного эха. Проверяйте толщину бетонной стены или плиты и выявляйте внутренние дефекты, такие как пустоты или расслоения.

Это интеллектуальное, многофункциональное приложение со временем становится все лучше и лучше, а поскольку оно доступно по подписке, у вас всегда есть доступ к постоянным инновациям и обновлениям по воздуху. Нам доверяют 10 000+ пользователей. Посмотрите на эволюцию программного обеспечения на сегодняшний день...

  • Бесплатные обновления и релизы
  • Разработка, ориентированная на клиента
  • Интуитивно понятные функции для повышения эффективности ваших проверок

Быстрая проверка качества установленных свай с использованием технологии низкой деформации. Проверьте длину сваи и выявите любые серьезные дефекты для дальнейшего исследования на самой ранней стадии, чтобы избежать дорогостоящего ремонта в дальнейшем.

Проведите быструю ревизию ваших активов, используя технологию ударного эха. Проверяйте толщину бетонной стены или плиты и выявляйте внутренние дефекты, такие как пустоты или расслоения.

Это интеллектуальное, многофункциональное приложение со временем становится все лучше и лучше, а поскольку оно доступно по подписке, у вас всегда есть доступ к постоянным инновациям и обновлениям по воздуху. Нам доверяют 10 000+ пользователей. Посмотрите на эволюцию программного обеспечения на сегодняшний день...

Приложение Pundit Impact
Версия приложения - 1

Основные новые возможности, представленные в бесплатном обновлении:

  • Интеграция с Workspace - центром сбора данных
  • Беспроводной датчик для максимальной свободы
  • Мониторинг сигнала для эффективного сбора данных
  • Исключение или удаление ошибочных измерений
  • Сбор данных в нескольких точках контроля для контроля свай большого диаметра
  • Одновременное применение настроек фильтра ко всем сваям одного типа
  • Сравнение свай для быстрого выявления аномалий
  • Журнал измерений для присвоения статуса каждой свае и определение ее местоположения посредством GPS
  • Добавление текстовых и голосовых заметок и фотографии к серии измерений
  • Функциональность журнала измерений для полной прослеживаемости
  • Подготовка отчетов и возможность быстро поделиться ими с коллегами

… и многое другое.

Непрерывное совершенствование, обслуживание и исправление ошибок программного обеспечения. Регулярные обновления для полной совместимости с последними поколениями iPad и iOS и повышения вашей производительности.

Основные новые возможности, представленные в бесплатном обновлении:

  • Интеграция с Workspace - центром сбора данных
  • Беспроводной датчик для максимальной свободы
  • Мониторинг сигнала для эффективного сбора данных
  • Исключение или удаление ошибочных измерений
  • Сбор данных в нескольких точках контроля для контроля свай большого диаметра
  • Одновременное применение настроек фильтра ко всем сваям одного типа
  • Сравнение свай для быстрого выявления аномалий
  • Журнал измерений для присвоения статуса каждой свае и определение ее местоположения посредством GPS
  • Добавление текстовых и голосовых заметок и фотографии к серии измерений
  • Функциональность журнала измерений для полной прослеживаемости
  • Подготовка отчетов и возможность быстро поделиться ими с коллегами

… и многое другое.

Непрерывное совершенствование, обслуживание и исправление ошибок программного обеспечения. Регулярные обновления для полной совместимости с последними поколениями iPad и iOS и повышения вашей производительности.

Приложение Pundit Impact
Версия приложения 2

Лучшие новые возможности, представленные в новом обновлении:

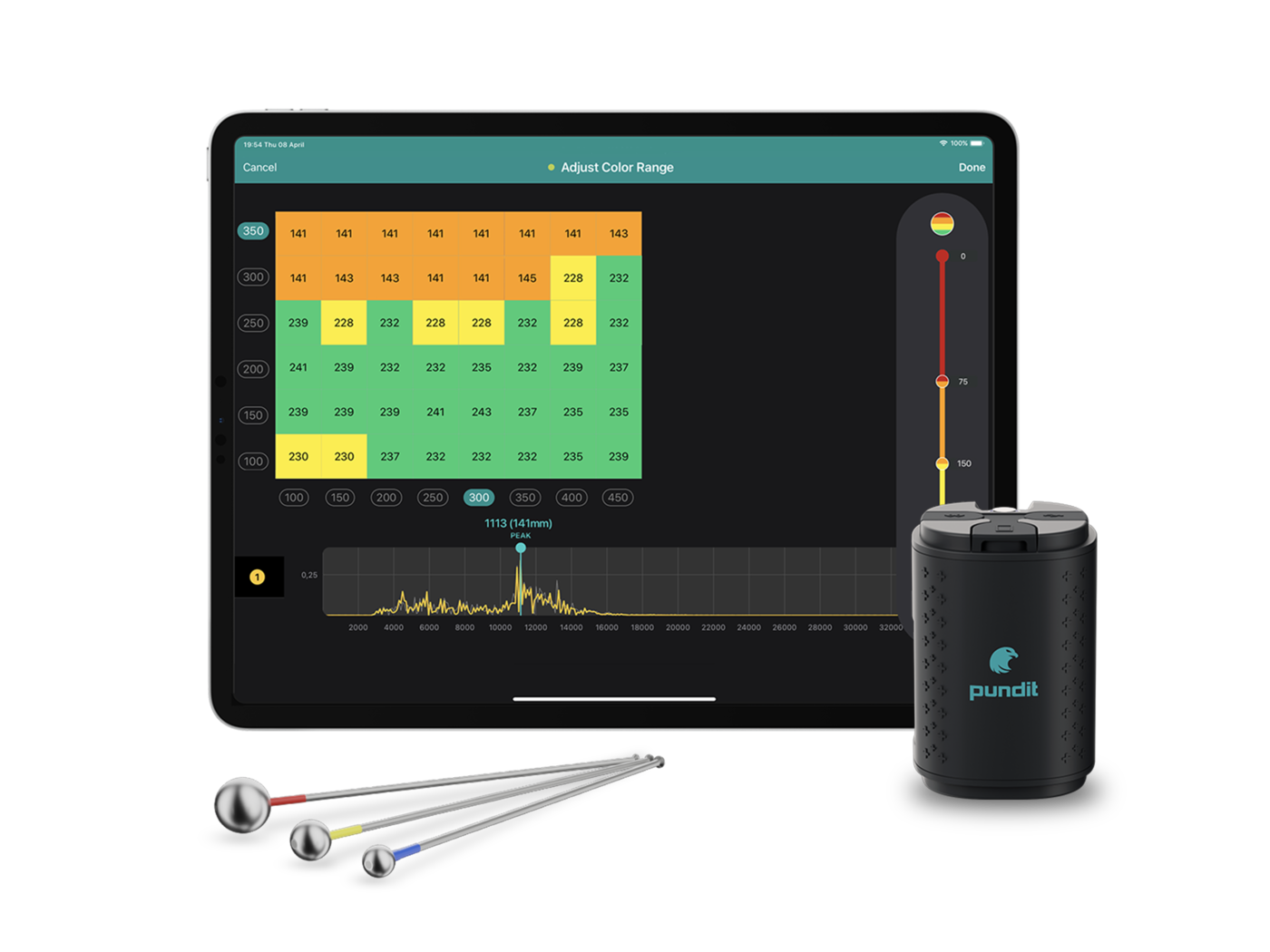

  • Режим ударного эха теперь доступен!
  • Измерение сухого контакта для ускорения сбора данных
  • Два метода измерения: точечный режим и режим сетки
  • Автоматическое определение толщины
  • Определение различных точек и настраиваемый шаг сетки
  • Удаление любого пятна или воздействия при необходимости
  • Автоматический выбор наилучшего воздействия на пятно
  • Тепловая карта толщины с двумя различными цветовыми диапазонами
  • Преобразование из временной области в частотную область
  • Обнаружение внутренних дефектов, таких как расслоение или пустоты

... и многое другое.

Постоянное обслуживание программного обеспечения, сопровождение и исправление ошибок. Обновление совместимости для полной поддержки iPad последнего поколения и последней версии iOS для повышения производительности.

Лучшие новые возможности, представленные в новом обновлении:

  • Режим ударного эха теперь доступен!
  • Измерение сухого контакта для ускорения сбора данных
  • Два метода измерения: точечный режим и режим сетки
  • Автоматическое определение толщины
  • Определение различных точек и настраиваемый шаг сетки
  • Удаление любого пятна или воздействия при необходимости
  • Автоматический выбор наилучшего воздействия на пятно
  • Тепловая карта толщины с двумя различными цветовыми диапазонами
  • Преобразование из временной области в частотную область
  • Обнаружение внутренних дефектов, таких как расслоение или пустоты

... и многое другое.

Постоянное обслуживание программного обеспечения, сопровождение и исправление ошибок. Обновление совместимости для полной поддержки iPad последнего поколения и последней версии iOS для повышения производительности.


SWISS MADE_horizontal lockup.svg
Software for Приложение Pundit Impact
Приложение Pundit Impact
Технические характеристики
Устройство отображения
Любой Apple® iPad (iOS 11.0 и выше) ¹

Особенности
Сравнение всех свай на одном экране
Карта распределения полученного сигнала
Маркировка дефектов / объектов
Журнал измерений для отслеживания хронологии действий и упрощенного создания отчетов
Применение настроек фильтров ко всем сваям

Устройство отображения
Любой совместимый Apple® iPad (iOS 11.0 и выше, подробности см. В Appstore)

Измерения
Мониторинг
Исключение/включение измерения
Автоматическое обнаружение пиков
АРУ
Поддержка контроля свай большого диаметра

Функции калибровки
Автоматическая калибровка скорости импульса

Интеграция с Workspace
Совместная работа с коллегами
Синхронизация данных в реальном времени
Вэб-версия журнала измерений
Быстрая подготовка отчетов

Подключения
Защищенное Wi-Fi соединение с планшетом Apple® iOS, USB-порт для Wi-Fi модуля

Технические характеристики устройства отображения²:
Размер экрана: от 7,9 до 12,9 дюймов
Разрешение: до 2732 х 2048
Память: до 2 ТБ
Вес: до 301 г / 10,6 унций
Камера: широкоугольная до 12 МП и сверхширокоугольная до 10 МП
Дополнительно: USB-C, 5G, Face ID

Датчики устройства отображения³: Сканер
LiDAR (опция)
Трех осевой гироскоп
Акселерометр
Датчик освещенности
Барометр
Встроенный GPS / GNSS модуль

1. Рекомендация: применение новейших моделей улучшает производительность, расширяет возможность использования различных датчиков и функций.
2, 3. В зависимости от модели iPad

PI8000 Технические характеристики
Датчик
Технические характеристики
Диапазон
>35 кГц, +/- 50 g

Резонансная частота
> 50 кГц

Частота дискретизации
400 кС/с

Масса
144 г (включая батарею)

Батарея
Стандартная AA, щелочная или перезаряжаемая

Размеры
85 x 56 x 59 мм

Соединения
Bluetooth® с низким энергопотреблением, USB-C для зарядки и обновлений (USB-C для зон с ограниченным доступом к Wi-Fi - в ближайшем будущем

Диапазон измерений
Эхо удара: максимальная толщина = от 60 до 80 см в зависимости от качества бетона и выбранного ударного элемента
Целостность сваи: максимальное соотношение Длина/Диаметр = от 30 до 60 в зависимости от состояния грунта (твердые грунты - мягкие грунты)
Другие покупатели также приобрели:
Аксессуары
34900011
Контактная паста к датчику прибора для НК свай, 1 кг
Coupling putty for PIT 1kg.png
Контактная паста к датчику прибора для НК свай, 1 кг

Контактная паста к датчику прибора для НК свай,   1 кг (34900011)   Аксессуар

34900013
Импактор, диаметр 7.5 мм
Impactor 7.5 mm diameter_1.png
Импактор, диаметр 7.5 мм

Импактор, диаметр 7.5 мм (34900013) Аксессуар

34900014
Импактор диаметром 10 мм
Impactor 10 mm diameter.png
Импактор диаметром 10 мм

Импактор для измерения диаметра 10 мм   (34900014)

34900015
Импактор, диаметр 15 мм
Impactor 15 mm diameter.png
Импактор, диаметр 15 мм

Импактор, диаметр 15 мм (34900015) Аксессуар

79330345
UHA100 - Универсальный держатель для планшета с нагрудным ремнем
UHA100 - Универсальный держатель для планшета с нагрудным ремнем

Комплект нагрудного жгута для управления всеми приборами на базе приложений iPad в режиме "свободные руки":
GP8000, GP8100, GP8800, PD8050, PM8000, PI8000

Может также использоваться в качестве подставки для iPad

Полностью регулируемый для размещения iPad любого размера до 12,9"

Стандарты и руководства

Стандарты

  • Arrow, click names to download Standards & Guidelines ASTM C1383
  • Arrow, click names to download Standards & Guidelines ASTM D5882

Руководящие принципы

  • Arrow DGZfP Merkblatt B11
  • Arrow RI-ZFP-TU
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Какова максимальная длина фундамента, который может быть испытан с помощью PI8000?

Максимальная глубина, на которую может быть проведено испытание свай на целостность, зависит от многих факторов, и...

См. подробнее

Какова точность измерения длины при испытании свай на целостность (PIT)?

Точность измерения длины с помощью прибора для испытания свай на целостность (PIT) зависит от выбранной для конкретного...

См. подробнее

В случае, когда показания PIT не соответствуют строительной длине сваи, в чем может быть причина?

Если сигнал отражения от носка хорошо виден, то показания должны соответствовать реальной длине сваи. Для этого...

См. подробнее

Можно ли проводить испытания над оголовком сваи или над бетонной площадкой? А в случае существующего настила на сваях какие варианты методики можно предложить?
  • Над настилом
  • Непосредственно под оголовком сваи

Испытания свай с существующими настилами или оголовками не...

См. подробнее

В тех случаях, когда мы не можем получить строительную длину свай (из-за возраста сооружения информация уже недоступна), как приступить к испытаниям?

Во всех случаях необходимо откалибровать скорость волны. Если вы не знаете ожидаемую длину, то всегда можно играть с...

См. подробнее

Какова максимальная толщина конструкции, которую можно испытать с помощью Pundit PI8000?

Максимальная толщина, которая может быть проверена с помощью Impact Echo, зависит от многих факторов, но обычно она связана с...

См. подробнее

Какой ударный механизм следует выбрать для PI8000?

Это зависит от размера испытываемого элемента. Чем больше ударный элемент, тем более низкую частоту он создает....

См. подробнее

Как часто требуется повторная калибровка Pundit PI8000?

Повторная калибровка прибора не требуется. Стандарт ASTM не устанавливает период для повторной калибровки PIT или IE....

См. подробнее

При использовании PIT или IE отражение от арматуры маскирует сигнал от пустот/нижней части сваи/задней стенки?

При нормальном количестве арматуры проблем быть не должно, так как отражение сигнала от воздуха и пустот намного больше, чем отражение от арматуры.


Какие-нибудь СОВЕТЫ по использованию системы обработки данных Pundit PI8000?

Выполняйте как можно больше ударов по одному месту.

Постарайтесь быть внимательными при тестировании: очистка...

См. подробнее

Как фильтрация высоких и низких частот помогает в конечном представлении выходного сигнала PIT / IE?

Фильтры высоких и низких частот являются очень полезной функцией для устранения шума сигнала и для того, чтобы пользователь мог лучше понять сигнал.
