Pundit Ultrasónico

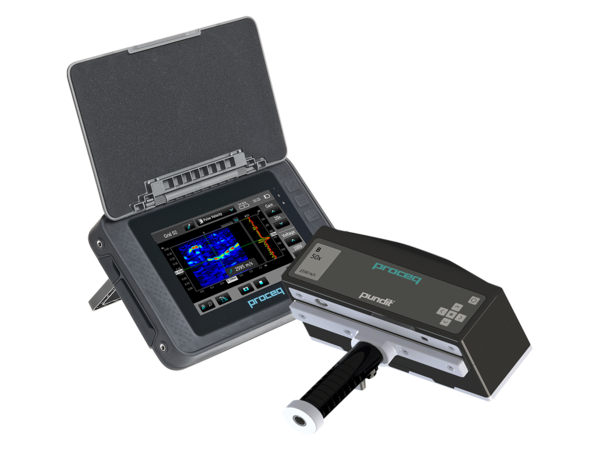

Pundit 250 Array

✔ Ready In Stock

Escaneo profundo del hormigón y del hormigón reforzado con fibras

  • Sistema modular completo
  • B-scan en tiempo real Función única para realizar comprobaciones rápidas en el lugar
  • Puede utilizarse con transductores de velocidad de pulso

Aplicaciones:

Localización de los defectos del subsuelo del hormigón / Medición del espesor de los elementos de hormigón / Determinación de la velocidad del pulso del hormigón para la estimación de la homogeneidad y la resistencia

Inspecciones por eco de pulso ultrasónico con imágenes en tiempo real y capacidad de escaneo lineal
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Modularity.svg
Modularidad
El sistema modular completo permite aumentar el número de canales con sólo conectar sondas adicionales.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Realtime%20B-scan.svg
Escaneo B en tiempo real

Las exclusivas vistas B-scan y panorámicas en tiempo real proporcionan imágenes de alta resolución directamente en el lugar.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Versatilidad

El mismo instrumento puede utilizarse con los clásicos transductores de velocidad de impulsos.


Swiss Made
Pundit 250 Array Especificaciones técnicas
Sensor
Especificaciones técnicas
Ancho de banda
35 kHz a 40 kHz

Tecnología
Eco de pulso ultrasónico multicanal

Resolución de medición
0,1 us

Tensión de impulso
±150 V (UPE)

Ganancia del receptor
1 a 10'000x (0 a 80 dB)

Frecuencia nominal del transductor
40 kHz

Forma del pulso
Onda cuadrada

Retraso del pulso
8 ms - 200 ms

Número de canales
8 (con opción de actualización a 16)

Software para PC
PL-Link para el análisis y la exportación de datos a aplicaciones de terceros

Pantalla
Pantalla táctil resistente en color de 7" (800 x 480 píxeles) con un procesador de doble núcleo

Memoria
Memoria flash interna de 8 GB

Conexiones
Host/dispositivo USB y Ethernet

Modos de medición
Escaneo B en tiempo
realEscaneo B
panorámico

Rango de medición
Ca. 1m dependiendo de la calidad del hormigón

Características especiales
Firmware del instrumento: Exportación de datos brutosConfiguración
accesible directamente en la pantalla de
medición

Transductores
Transductor Pundit Array de contacto seco con pantalla LCD auxiliar y botones de control en las asas

Otros clientes también compraron:
Accesorios
Pundit 250 Array
Actualice a 16 canales: Transductor Pundit Array (327 30100), Transductor Pundit Array, Kit de extensión (376 30377) y Kit de manija doble (327 30370)
Actualice a manija doble: Kit de manija doble (327 30 370)
Paquete de baterías de transductor Pundit Array completo (327 30 337)
Juego de baterías recargables AA NiMH de 6 (327 30 384S)
Batería completa (327 01033)
Cargador rápido (externo) ( 327 01053)
Normas y directrices

Directrices

  • Arrow ACI 228.2R-13
  • Arrow DGZfP Guideline MC 1
  • Arrow RI-ZFP-TU
  • Arrow ZTV-ING Teil 5 Tunnelbau
PREGUNTAS FRECUENTES

¿Es posible medir la velocidad del pulso ultrasónico con el Pundit PD8000?

Las mediciones de la velocidad del pulso por ultrasonidos se realizan tradicionalmente con ondas P (ondas de compresión). El Pundit PD8000 ofrece la alternativa de medir las variaciones de la velocidad del pulso...

Ver más

¿Es posible detectar huecos llenos de agua con el eco de pulso ultrasónico?

Sí, es posible detectar huecos llenos de agua. Una de las razones por las que se utilizan las ondas de corte en los instrumentos Pundit PD8000 es que, en comparación con las ondas P (ondas de compresión), son más...

Ver más

¿Qué profundidad puedo medir con el Pundit PD8000?

No hay una respuesta definitiva a esta pregunta, ya que depende mucho de la calidad del hormigón y la cantidad de acero presente. Utilizando el instrumento Pundit PD8000 con la macro de campo lejano seleccionada (baja...

Ver más
