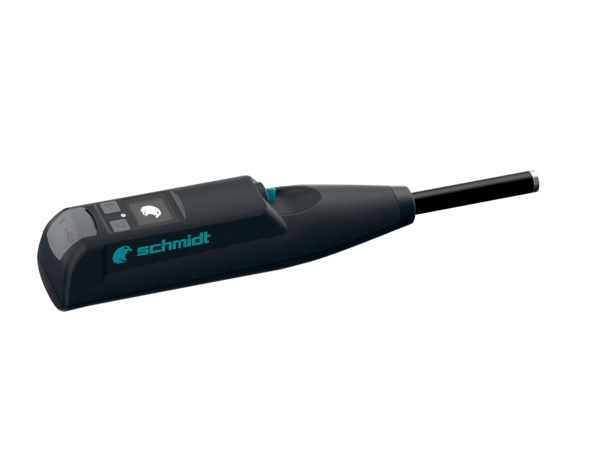

Silver Schmidt OS8200

Для молотков Original Schmidt OS8000 и Silver Schmidt OS8200 был разработан ряд кривых корреляции прочности на сжатие. Формулы для этих...

Для молотков Original Schmidt OS8000 и Silver Schmidt OS8200 был разработан ряд кривых корреляции прочности на сжатие. Формулы для этих кривых приведены в следующих таблицах.

База данных кривых корреляции молотов Шмидта

1. Оригинальный молот Шмидта OS8000 тип N

Преобразование угла удара применяется к измеренному значению R перед расчетом прочности на сжатие в соответствии с этими кривыми. Коррекция угла удара основана на этой формуле:

Rкорр=R +(-a0+R*a1)*sin(угол)

a1+ 0,08 a0+ 7,1 a1- 0,043 a0- 4,3

Возьмите a0+ и a1+ для углов >= 0°, a0- и a1- для углов < 0°.

2. Серебро Шмидта OS8200 Тип N

Для измерений с помощью прибора Silver Schmidt коррекция угла не требуется.

Примечание! Кривая Ref EU была определена на бетоне очень высокого качества и дает очень высокую прочность.

Была разработана новая кривая среднего значения, которую следует предпочесть для наилучшей оценки, если корреляция с кернами невозможна. Эта кривая еще не доступна в приложении, но, конечно, может быть введена в качестве пользовательской кривой для материалов.

Fck =3,6473*EXP(0,0475*Q)

Здесь необходимо различать классические отбойные молотки (значение R) и молотки Сильвера Шмидта (значение Q)....

Здесь необходимо различать классические отбойные молотки (значение R) и молотки Сильвера Шмидта (значение Q). Классические отбойные молотки требуют корректировки угла удара, когда удар осуществляется не в горизонтальном направлении. Для Original Schmidt поправку можно найти в руководстве для измерений вертикально вверх и вертикально вниз. Original Schmidt OS8000 автоматически применяет более совершенную коррекцию угла удара для любого угла. В приложении пользователь может видеть как нескорректированные, так и исправленные значения. Молотки Silver Schmidt по своей сути не зависят от угла удара, поэтому корректировка не требуется.

На этот вопрос нет однозначного ответа.
Ответ зависит от региона, в котором вы находитесь, и от стандартов, над которыми...

На этот вопрос нет однозначного ответа.

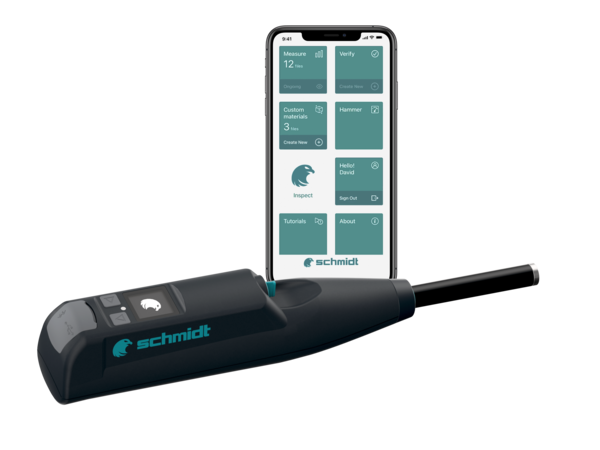

Ответ зависит от региона, в котором вы находитесь, и от стандартов, над которыми вы работаете. Например, в Китае существуют стандартизированные кривые корреляции, которые можно выбрать в приложении Original Schmidt Live. В других регионах, таких как Корея и Япония, широко используются принятые на национальном уровне кривые корреляции. Их также можно запрограммировать непосредственно в приложении Schmidt Live и использовать. Однако, если стандарт, который вы используете, не предусматривает метод использования стандартизованных кривых, вам всегда следует откалибровать свой молот для испытываемого бетона с использованием пользовательской кривой материалов. Если это невозможно, мы рекомендуем использовать нижнюю кривую 10-го процентиля с молотком Silver Schmidt OS8200, чтобы дать консервативную оценку. Это более безопасный вариант с меньшей вероятностью переоценки силы. Другой вариант - использовать скрининговый тест EN13791 либо с Original Schmidt OS8000, либо с Silver Schmidt OS8200, что опять же дает консервативную оценку. Использование пользовательских кривых материалов полностью объясняется в учебнике «12. Пользовательские материалы», включенном в приложение Original Schmidt Live.

Чтобы создать собственную кривую материалов, необходимо записать значения отскока в ряде мест в конструкции, где будут...

Чтобы создать собственную кривую материалов, необходимо записать значения отскока в ряде мест в конструкции, где будут взяты стержни. В качестве альтернативы, измерения отскока могут быть выполнены на стандартных кубиках или цилиндрах, которые затем измельчаются в прессе для определения фактической прочности на сжатие. Эти данные затем используются для создания пользовательской кривой материала с помощью простой функции электронной таблицы. Полная процедура описана в обучающем видео «12. Пользовательские материалы», включенном в приложение Original Schmidt Live.
