Härteprüfung

Equotip 550 UCI

Das führende Ultraschall-Kontakt-Impedanzmesssystem mit erweiterten Funktionen

  • Unerreichte Vielseitigkeit dank HV1-, HV5- und HV10-Prüflasten in einer einzigen Sonde
  • Patentierte einstellbare Prüflast für höhere Genauigkeit bei einer Vielzahl von Anwendungen
  • Leistungsstärkstes Messgerät auf dem Markt, verpackt in einem robusten Gehäuse

Anwendungen:

Ultraschallprüfung von Schweißnähten / Ultraschallprüfung von Guss- und Schmiedemetallen / Wärmebehandelte Oberflächen

Einstellbare Prüflast und robuster Touchscreen mit erweiterten Software- und Analysefunktionen
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Resolution%20and%20depth.svg
Effizienz
Effizienz hoch 2 dank drei Lasten in einer einzigen Sonde HV1, HV5 und HV10 und möglicher Kombination mit Portable Rockwell und Leeb in einem Gerät.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Produktivität
Funktionen mit Assistenten, Benutzerführung, personalisierten Ansichten und Bildschirm-Feedback, zur Reduzierung von Messungenauigkeiten, die durch den Bediener verursacht werden können.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_User%20Experience.svg
Benutzererlebnis
Benutzerführung, intelligente Assistenten für die Material- und Sondenauswahl, sowie fertige Berichte durch eine leistungsstarke integrierte Berichtsfunktion, erleichtern selbst kurze Messkampagnen.
SWISS MADE_horizontal lockup.svg
Software for Equotip 550 Plattform

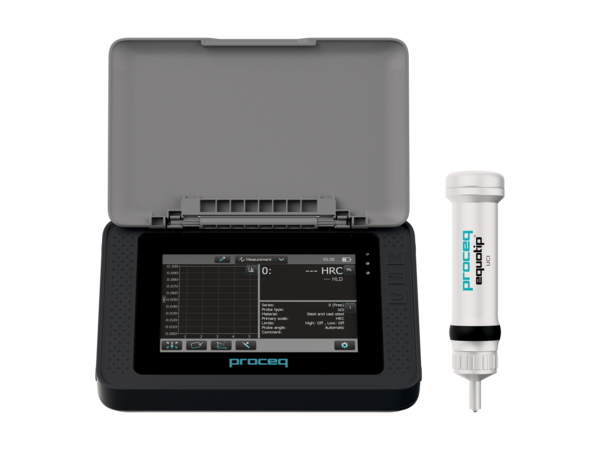

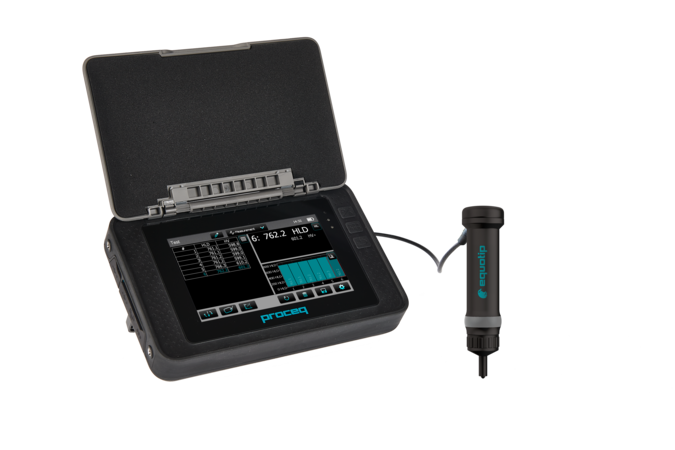

Equotip 550 Plattform
Technische Daten
Equotip 550 Plattform
Anzeige
7" kapazitiver Farb-Touchscreen
Geräteschutz
- IP54, vollständig robust mit stossabsorbierendem Gehäuse,
- Kratzfester Bildschirmschutz aus Gorilla®-Glas,
- Schutz der Schaltkreise und Anschlüsse vor Staub, Schmutz, Chemikalien und Spannungsspitzen
- Klappbare zusätzliche Bildschirmabdeckung für zusätzlichen Schutz bei Lagerung und Transport
Speicher
Interner 8 GB Flash-Speicher (> 1'000'000 Messungen)
Kombination mit anderen Prüfverfahren
Leeb, Portable Rockwell (PRT)
Anschlussmöglichkeiten
Ethernet & USB-B (PC-Anschluss), USB-A (PRT), sondenspezifische Steckplätze
Batterie
3.6V, Li-Ion, 14'000 mAh
Batterielebensdauer
> 10h (im Standard-Betriebsmodus)
Ladezeit
< 9h, < 5.5 h (Externes Schnellladegerät)
Stromeingang
12V +/- 25% / 1.5A
Abmessungen
250 x 162 x 62 mm / 9.87 x 6.37 x 6.44 in
Gewicht
1'525 g / 3.35 lbs. (inkl. Batterie)
Luftfeuchtigkeit
< 95% RH, nicht kondensierend
Betriebstemperatur
(-) 10°C + 50°C / 14°F - 122°F
Zertifizierung
CE, KC, FCC
Equotip 550 Software Features
- Werkzeug zur Darstellung der Wärmeeinflusszone (HAZ)
- Vollständig anpassbare Berichte
- Anpassbare Ansichten
- Verifizierungsassistent
- Messassistent
- Kartierungsassistent
- Integration in automatisierte Prüfumgebungen (inkl. Fernsteuerung)
- Benutzerdefinierte Umrechnungskurven (1-Punkt, 2-Punkt, Polynom)
- Integrierter PDF-Ersteller
Umrechnungskurven anwendbar für Materialien
- Stahl und Stahlguss
- Aluminium
- Titan Ti 6Al 4V
- Gusseisen
- Incoloy 825 / 2.4858
- 304L/1.4307
- Alloy 75/2.4630
- P/T91
Sprachen
Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Türkisch, Chinesisch, Koreanisch, Russisch, Japanisch, Polnisch, Tschechisch
Regionale Einstellungen
Metrische und imperiale Einheiten, Mehrsprachigkeit und Zeitzone
Audio-Unterstützung
Volles digitales Audio
Desktop-Software (Windows)
PC-Software
Equotip Link zum Herunterladen, Verwalten und Exportieren von Daten (CSV, PNG), zum Verwalten von Konvertierungskurven und für Upgrades der ständig wachsenden Equotip- und Equotip Link-Software
Sprachunterstützung
Englisch, Chinesisch, Tschechisch, Deutsch, Spanisch, Französisch, Italienisch, Koreanisch, Japanisch, Polnisch, Portugiesisch, Russisch, Türkisch
Equotip 550 UCI Technische Daten

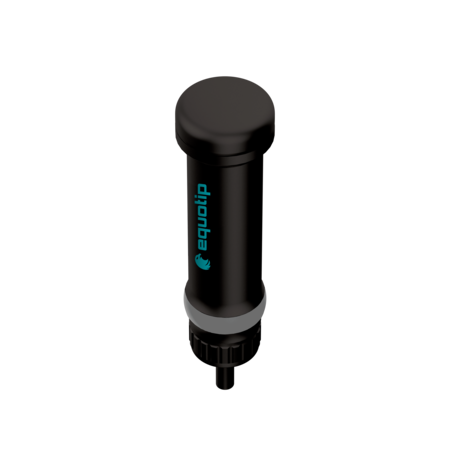

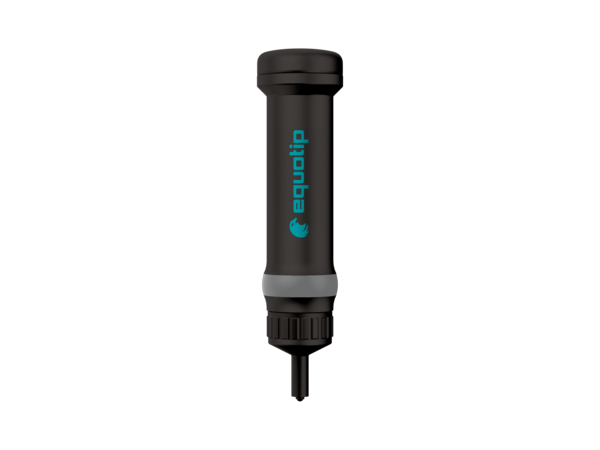

Sensor
Technische Daten
Native Skala
HV(UCI)
Umrechnungsskalen
HLD, HB, HRC, HRA, HRB, HR15N, HR15T MPA (σ1, σ2, σ3)
Messbereich
20-2000 HV
Eindringkörper
ISO 6507-2 konform, 136° Vickers Diamant
Schlagenergie/Prüfkraft
HV1 (9,8 N), HV5 (49 N), HV10 (98N) in einer Sonde
Akkreditierte Kalibrierung
ISO/IEC 17025
Einhaltung von Normen
ASTM A1038
DIN 50159
GB/T 34205
Richtlinien
ASTM A370
ASME CRTD-91
DGZfP Gudeline MC 1
VDI / VDE Gudeline 2616 Papier 1
Konvertierungsstandards
ASTM E140
ISO 18265
Proceqs eigene Konvertierungskurven
Messauflösung
1 HV(UCI), 0,1 HRC
Messgenauigkeit
± 2%
Messabweichung (E)
Niedriger als DIN 50159 & GB/T 34205
Variationskoeffizient (R)
Niedriger als DIN 50159 & GB/T 34205
Gewicht
245 g / 8,6 Unzen
Abmessungen
155 x ø 40 mm (6,1 x ø 1,57 Zoll) ohne Fuß

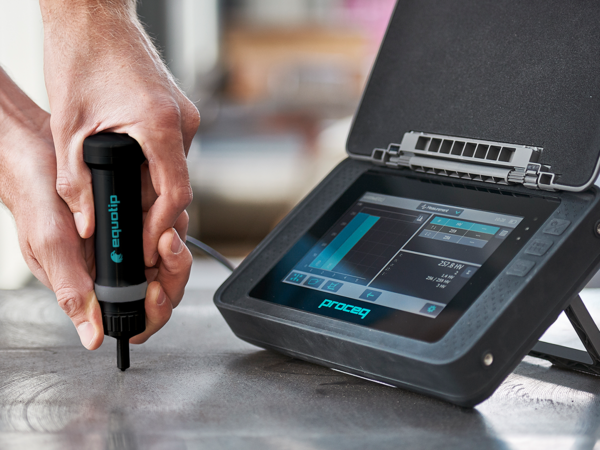

Flexibler UCI-Härteprüfer für feinkörniges Material mit beliebiger Form und wärmebehandelten Oberflächen. Die patentierte einstellbare Testlast ermöglicht ein breites Anwendungsspektrum. Robuster Touchscreen mit erweiterten Softwarefunktionen und Analysefunktionen. Equotip 540 für den regulären Basisgebrauch ohne umfangreiche Berichtsanforderungen.
PDF-Version
Andere Kunden haben auch gekauft:
Normen und Leitlinien

Normen

  • Arrow, click names to download Standards & Guidelines ASTM A 1038
  • Arrow, click names to download Standards & Guidelines ASTM A 370
  • Arrow, click names to download Standards & Guidelines ASTM E 140
  • Arrow, click names to download Standards & Guidelines DIN 50159
  • Arrow, click names to download Standards & Guidelines GB/T 34205-2017
  • Arrow, click names to download Standards & Guidelines ISO 18265

Leitlinien

  • Arrow ASME CRTD-91
  • Arrow DGZfP Guideline MC 1
  • Arrow Nordtest Technical Reports 424-1, 424-2, 424-3
  • Arrow VDI / VDE Guideline 2616 Paper 1
FAQ
Welchen Einfluss hat die chemische Zusammensetzung einer bestimmten Stahlgruppe auf die UCI-Messung?

Wird das Ergebnis beispielsweise bei 100Cr6, 100CrMnSi6-4 oder 100CrMnMoSi8-4-6 anders ausfallen?

Alle genannten Stahlzusammensetzungen haben ähnliche Werte des Elastizitätsmoduls (E), daher werden die Ergebnisse durch...

Mehr sehen
Wozu ist UCI besonders gut?

Inspektion von HAZ (Heat Affected Zones), insbesondere in der Öl- und Gasindustrie, Inspektion von leichteren Objekten, bei denen Leeb aufgrund von Gewichtsbeschränkungen nicht eingesetzt werden kann, Inspektion von...

Mehr sehen
Welche Parameter sind bei der Auswahl der richtigen UCI-Sonde wichtig?

Bei der Auswahl der UCI-Sonde sind mehrere wichtige Parameter zu berücksichtigen:

Mindestdicke des Objekts
Wenn eine Beschichtung geprüft wird, dann auch die Mindestdicke der "Beschichtung", die mindestens dem 10-fachen...

Mehr sehen
Was ist die am häufigsten verwendete Last?

Die Last HV5 (5kgf, 49,05 N) wird am häufigsten verwendet, insbesondere in der Öl- und Gasindustrie.

Wie verlängert man die Lebensdauer der UCI-Sonde?
  • NIEMALS mit der Sonde auf die Oberfläche schlagen, dies kann die Diamantspitze beschädigen
  • NIEMALS die Sonde entlang der Oberfläche gleiten lassen, nachdem ein Eindringen eingeleitet wurde, dies kann die...
Mehr sehen
