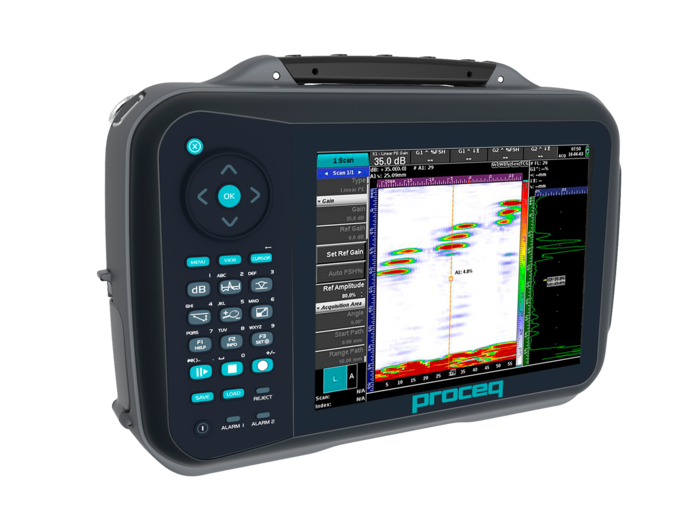

FD100 PA 16:64 ⚠ Detección de defectos en metales y materiales compuestos mediante ultrasonidos

Detección de fallos

FD100 PA 16:64 ⚠

Detección de defectos en metales y materiales compuestos mediante ultrasonidos

  • Compatible con cualquier sonda phased array lineal de 64 elementos
  • Configuración sencilla en 30 segundos
  • Los C-scan pueden visualizarse en amplitud o profundidad

Aplicaciones:

Sonda de rueda para inspeccionar materiales compuestos / C-Scan Corrosion Mapping with a Linear Array Prob / Inspección a alta velocidad de productos largos

Inspección ultrasónica flexible de alta tecnología que ofrece una solución de medición extremadamente completa
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Compatibility.svg
Compatibilidad

Proceq ofrece la posibilidad de pedir accesorios personalizados como sondas, cuñas y bloques de calibración para que nuestra solución se adapte a su necesidad.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Ease%20of%20Use.svg
Facilidad de uso

Compatibilidad "plug-and-play" con una sonda de rueda para un mapeo rápido y eficaz de la corrosión o una inspección de materiales compuestos de gran tamaño.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Productivity-17.svg
Productividad

Los C-scan pueden visualizarse en amplitud o en profundidad. Con los C-scan fusionados, se muestran los datos de todas las pasadas de inspección en la misma vista.

SWISS MADE_horizontal lockup.svg
Software for
Especificaciones técnicas
Pantalla
TFT 8.4"
Tamaño de archivo
Hasta 3 GB
Generación de informes
Informe pdf personalizable, captura de pantalla PNG, opción de salida de archivo CSV
Codificador
1 o 2 ejes (entrada de cuadratura)
Idiomas
Inglés, alemán, francés, español, ruso, chino, húngaro, italiano, portugués y japonés
FD100 PA 16:64 ⚠ Especificaciones técnicas
Instrumento
Especificaciones técnicas
Configuración
2 canales UT y 1 l-PEX
Conector para transductor
Lemo1 - BCD
I-PEX
Voltaje de pulso
25 a 75 V (en pasos de 5 V)
PRF
1 a 5000Hz
Rango de ganancia
PA: 76 dB (pasos de 0,1 dB)
Ancho de banda
PA: 200 KHz a 14 MHz
UT 200 KHz a 22 MHz
Pantalla
TFT 8,4"
Mejora de señal
Filtros digitales, suavizado, contorno, rechazo, promedio
Arquitectura
16 activa, multiplexada en 64 canales
Frecuencia de digitalización
65 MHz
Leyes Focales
128
Longitud máxima de escaneo A
4096
Escaneos admitidos
A, B, C, L, S-Scan, combinado, verdadero superior y final
Número de escaneos
1 (con hasta 3 escaneos A extraídos)
Número de diseños
35
Mediciones
Longitud del camino, profundidad, distancia de la superficie, DAC, AWS, DGS, TGS
Tamaño de archivo
Hasta 3 GB
Generación de informes
Informe en PDF personalizable, captura de pantalla PNG, opción de salida de archivo CSV
Codificador
1 o 2 ejes (entrada en cuadratura)
Idiomas: inglés, alemán, francés, español, ruso, chino, húngaro, italiano, portugués y japonés
Duración de la batería
6 horas
Clasificación IP
IP66
Versión PDF
