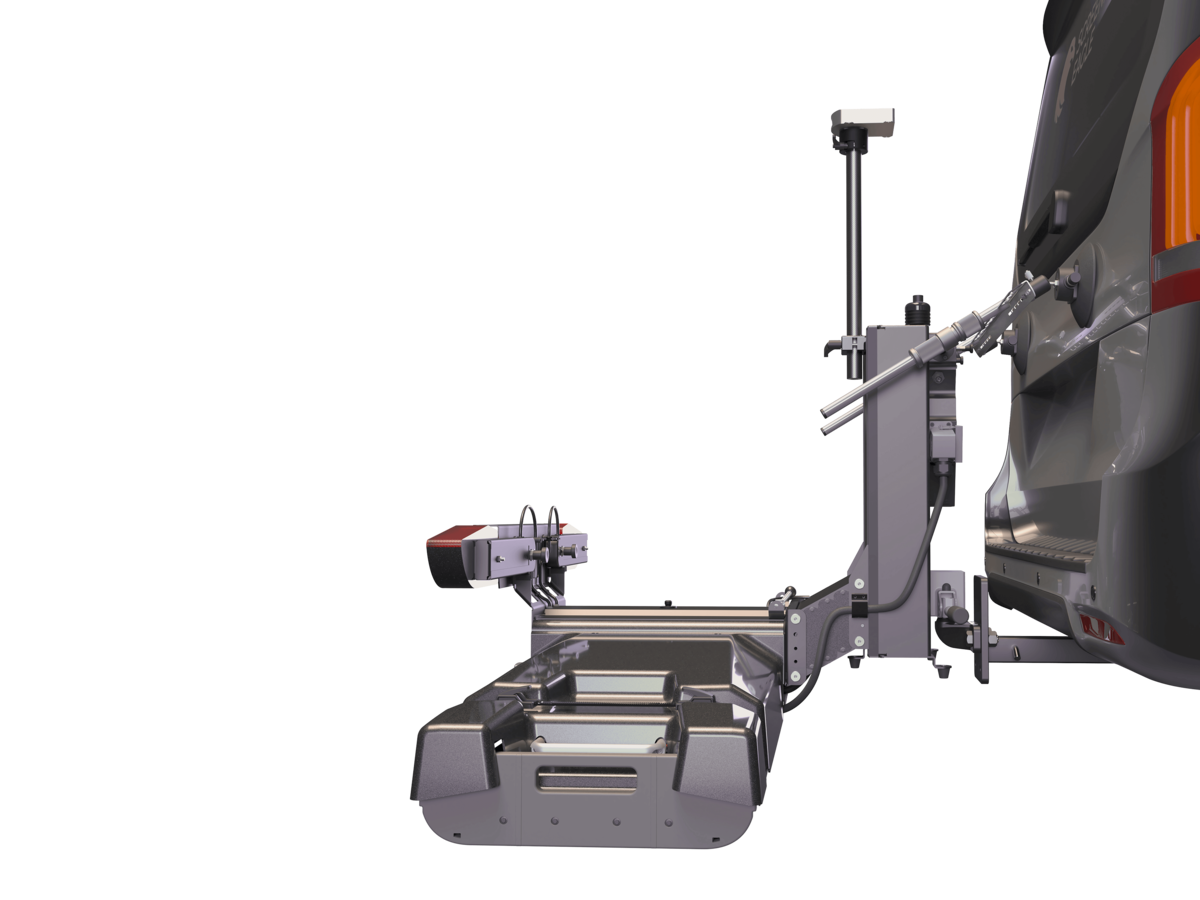

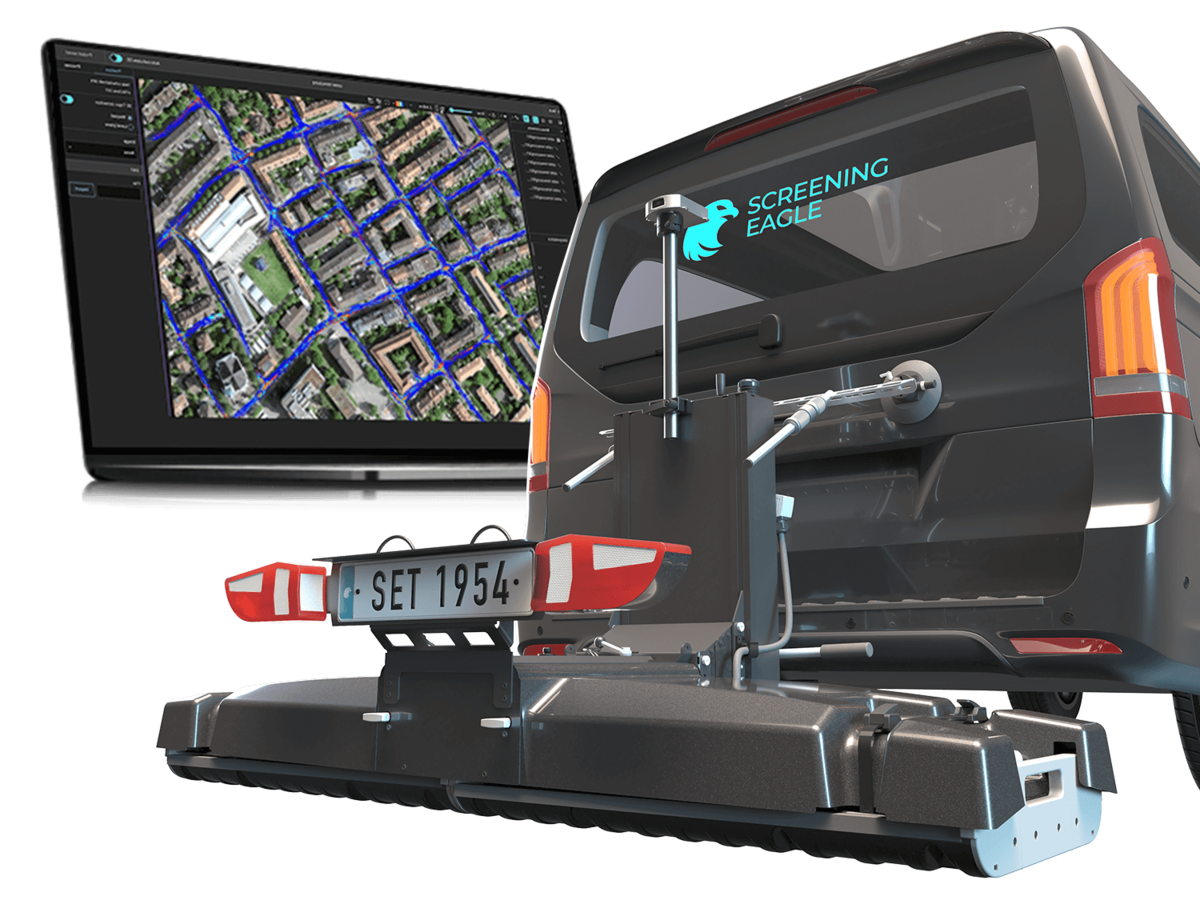

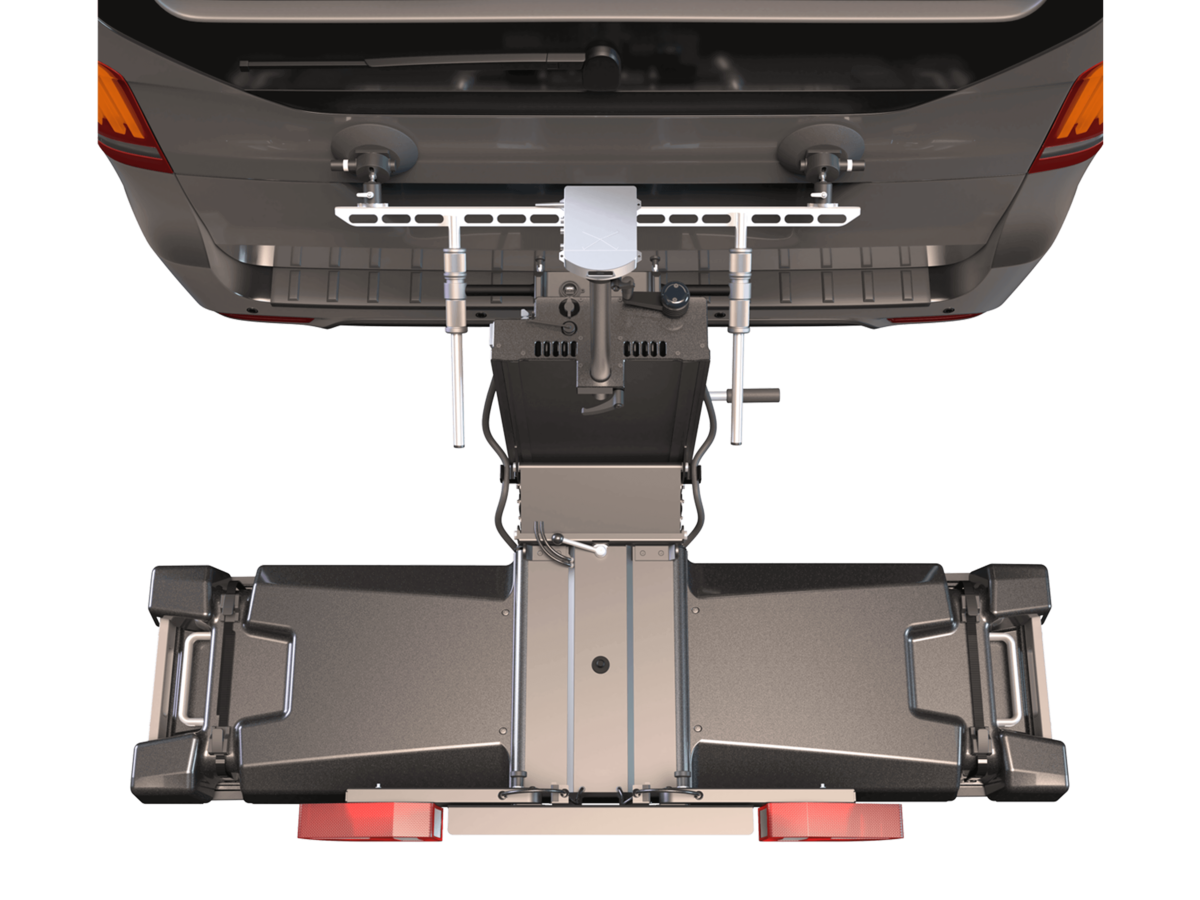

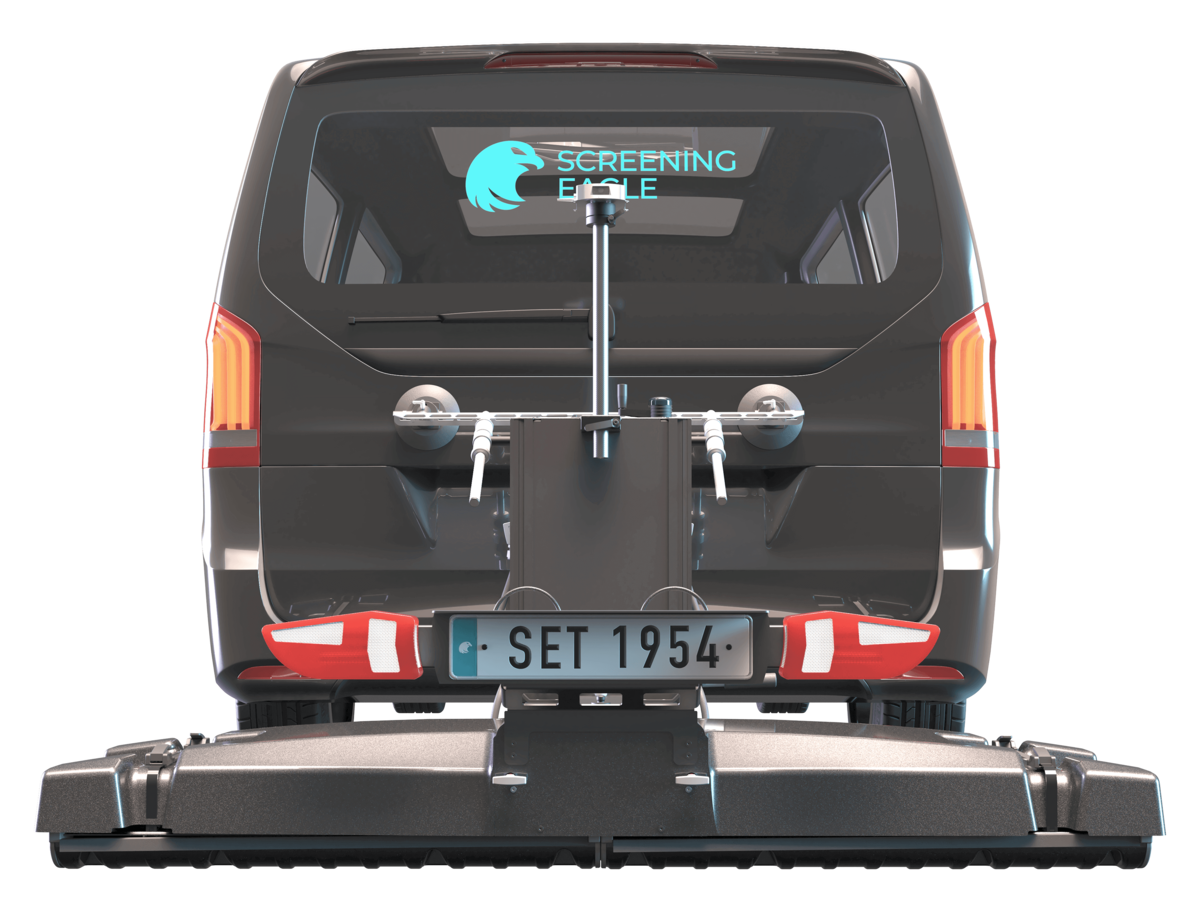

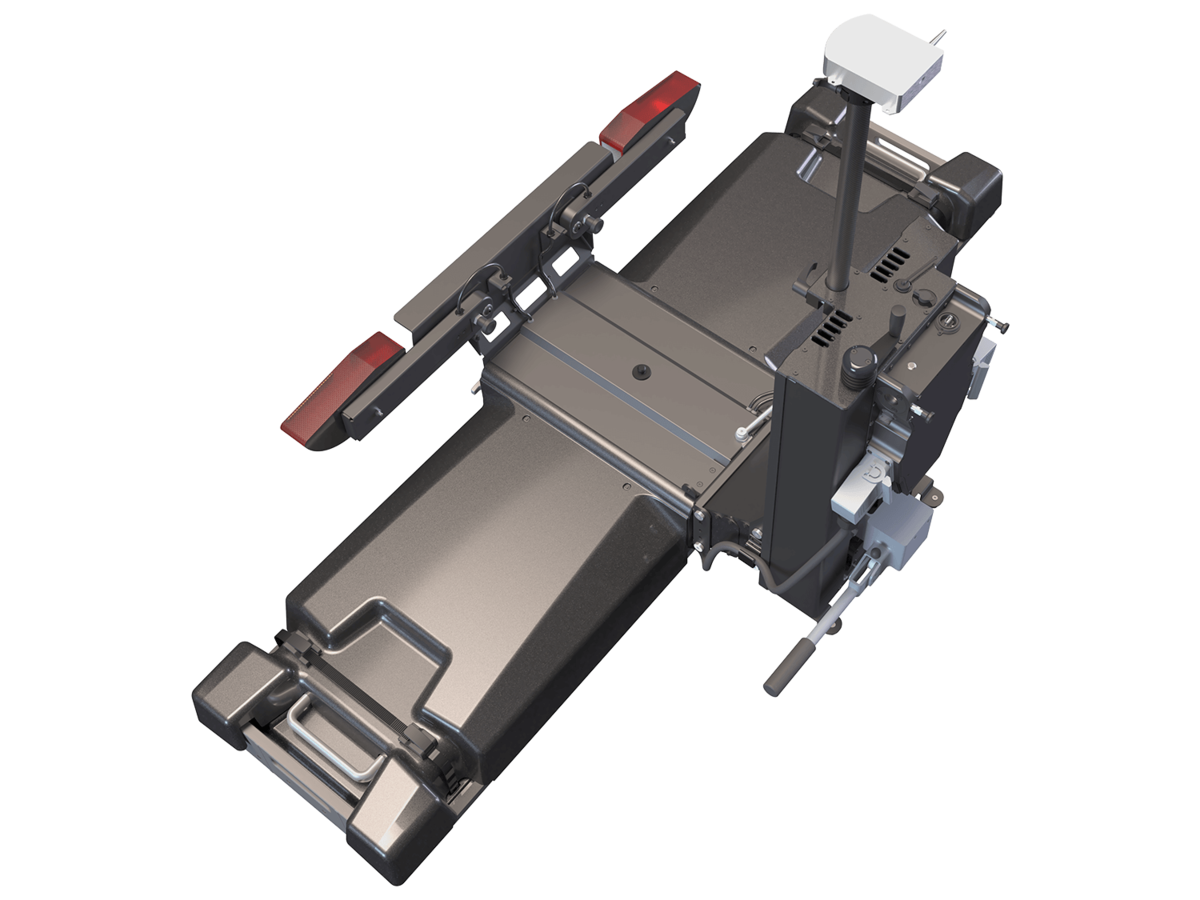

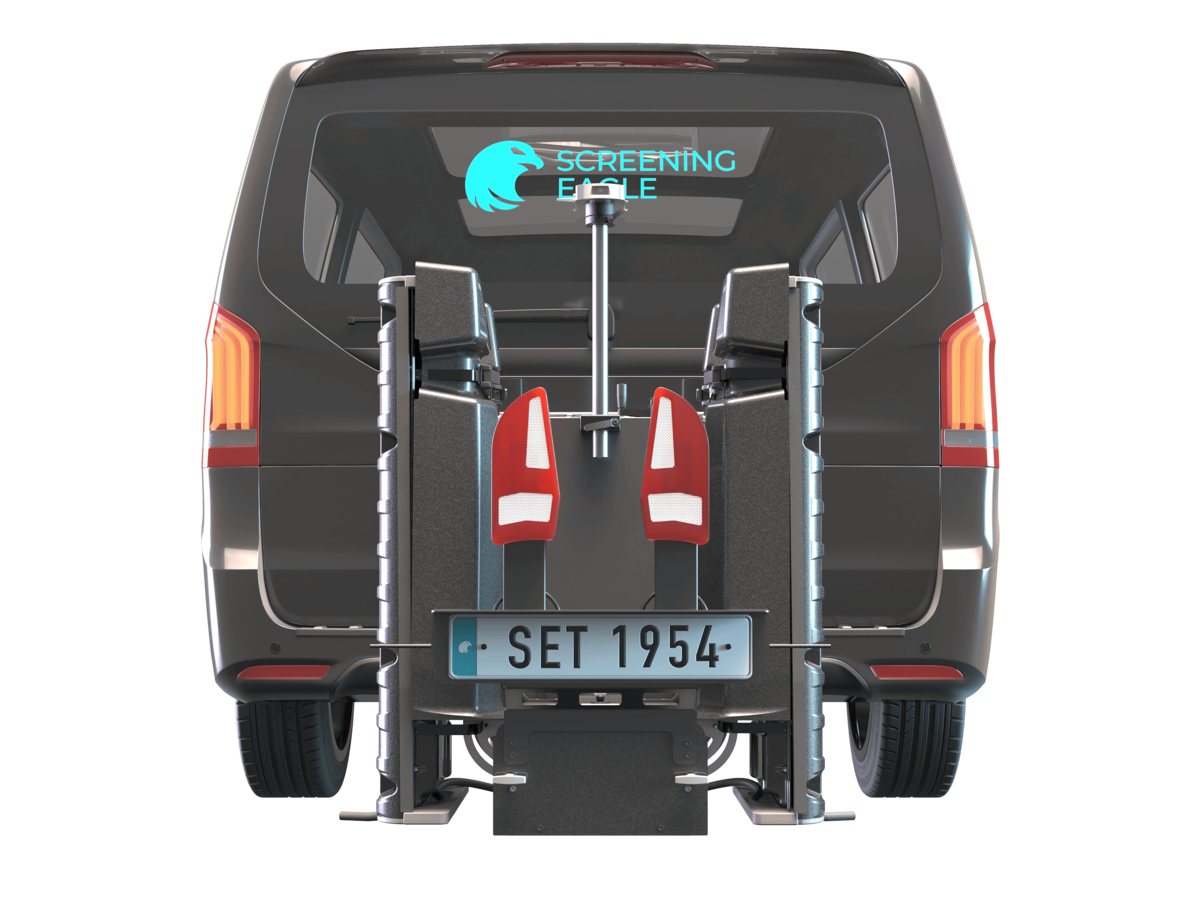

GM8000 Modulares mobiles Mehrkanal-GPR-Kartierungssystem für den Untergrund
GM8000 Modulares mobiles Mehrkanal-GPR-Kartierungssystem für den Untergrund
GM8000 Modulares mobiles Mehrkanal-GPR-Kartierungssystem für den Untergrund
GM8000 Modulares mobiles Mehrkanal-GPR-Kartierungssystem für den Untergrund
GM8000 Modulares mobiles Mehrkanal-GPR-Kartierungssystem für den Untergrund
GM8000 Modulares mobiles Mehrkanal-GPR-Kartierungssystem für den Untergrund
GM8000
GM8000
GM8000
GM8000
GM8000
GM8000

Unterirdische Kartierung GPR

GM8000

Modulares mobiles Mehrkanal-GPR-Kartierungssystem für den Untergrund

  • Auswechselbare GPR-Arrays mit hoher Geschwindigkeit und Dynamik
  • Die höchste Informationsdichte, präzise in 3D abgebildet
  • Praktisch unbegrenzte Datenverwaltung und Rechenleistung

Anwendungen:

Dienstprogrammzuordnung / Unterirdische Versorgungstechnik (SUE) / Vermessung & Reality Capture / Straßenkontrolle / Brückeninspektion / Flugplatzuntersuchungen / Strukturelle Untersuchungen / Geophysikalische Untersuchungen / Archäologie / Forensik & UXO / Präzisionslandwirtschaft

Hochgeschwindigkeitskartierung des Untergrunds. 100% modular. Der effizienteste Arbeitsablauf. Leistungsstarke Dateneinblicke.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Vielseitigkeit
Austauschbare GPR-Arrays für oberflächennahe und tiefe Detektion zur einfachen Skalierung Ihrer Lösung und zur Erschließung neuer Anwendungen.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_Accuracy.svg
Genauigkeit
Die höchste Informationsdichte in allen drei Dimensionen, die auch unter schwierigen Bedingungen genau abgebildet wird.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/web-icons-efficiency.svg
Effizienz
Einfach einzurichten, zu bedienen und Erkenntnisse zu gewinnen. Datenerfassung mit hoher Geschwindigkeit und direktem Weg ins Büro.

SWISS MADE_horizontal lockup.svg
GM8000 Technische Daten
Instrument
Technische Daten
Radartechnik
GPR mit abgestufter Frequenz

Modulierter Frequenzbereich
500 - 3000 MHz ² | 30 - 750 MHz ³

Anzahl der Kanäle
71 (VV) + 31 (HH) ² | 23 (VV) ³

Kanalabstände
2,5 cm (VV), 5,5 cm (HH) ² | 7,5 cm ³

Abtastbreite
1,75 m ² | 1,67 m ³

Abtastrate
27500 Abtastungen/s ² | 22000 Abtastungen/s ³

Zeitfenster
35 ns ² | 100 ns ³

Erfassungsgeschwindigkeit
Bis zu 80 Km/h ² ⁴ | Bis zu 180 Km/h ³ ⁵

Räumliches Intervall
Bis zu 100 Abtastungen/m

Abmessungen
414 x 533 x 757 mm + 591 x 630 x 957 mm

Gewicht
81 Kg ²

Odometrie
Dopplerradar oder Raddrehzahlsensor

Schutzart (IP) / Abdichtung
IP65

Anhängesystem
Hintere Anhängevorrichtung, 50 mm Kugel

Stoßdämpfersystem
Hydraulisch

Stromversorgung
Power-over-Ethernet / Externe 12V

Betriebstemperatur
-10° bis 50°C | 14° bis 122° F

Luftfeuchtigkeit bei Betrieb
<95% RH, nicht kondensierend

Anschlussmöglichkeiten
USB-C, USB-A, 2x Ethernet + Strom, 2x Lemo ⁶, 2x ODU Antennenanschluss, Universal I/O (UART, CAN-Bus)

GNSS-Satelliten
Multiband GPS + Glonass + Galileo + Beidou

GNSS-Echtzeit-Korrekturen
SSR-Erweiterung / NRTK-kompatibel ⁷

GNSS-Echtzeit-3D-Genauigkeit
Typ. 1 - 5 cm | 0,5 - 2 in ⁸

GNSS-Initialisierungszeit
Typ. 5 - 30 s

Sensorfusion
GNSS + IMU + Kameraabbildung + Radgeschwindigkeit

Merkmalverfolgung
Ja

1. Mit einer aktuellen iOS-Version; empfohlene Modelle: MacBook Pro® Modell 2022 oder höher
2. In Kombination mit 2x GX1 Array-Modulen
3. In Kombination mit 2x GX2 Array-Modulen
4. Bei einem Abstand von 100 mm
5. Bei einem Abstand von 50 mm
6. Für terrestrische Positionierungssysteme kann ein serieller Zwischenadapter auf DB9 erforderlich sein, um Pseudo-NMEA-GGA-Positionen auszugeben
7. Benötigt eine aktive Internetverbindung auf dem iPad; NTRIP-Korrekturen im RTCM3-Format
8. Die erreichte Genauigkeit ist abhängig von den atmosphärischen Bedingungen, der Satellitengeometrie, der Beobachtungszeit usw.

Andere Kunden kauften auch:
Unser Zubehör
39367260
GPR-Array-Modul (500-3000 MHz) für die Kartierung von Straßen und Brücken
MicrosoftTeams-image (184).png
GPR-Array-Modul (500-3000 MHz) für die Kartierung von Straßen und Brücken
GX1 GPR-Array-Modul (500-3000 MHz) für die Kartierung von Straßen und Brücken
39367250
GPR-Array-Modul (30-750 MHz) für Versorgungs- und geophysikalische Kartierung
MicrosoftTeams-image (184)_1.png
GPR-Array-Modul (30-750 MHz) für Versorgungs- und geophysikalische Kartierung
GX2 GPR-Array-Modul (30-750 MHz) für Versorgungs- und geophysikalische Kartierung
Normen & Richtlinien

Normen

Asien-Pazifik
Europa
  • Arrow, click names to download Standards & Guidelines UNI/PdR 26.01:2017 ( Italien )
USA, Kanada und Mittelamerika
  • Arrow, click names to download Standards & Guidelines ASCE 38-02 ( Vereinigte Staaten )
  • Arrow, click names to download Standards & Guidelines CSA S250 ( Kanada )
Vereinigtes Königreich
  • Arrow, click names to download Standards & Guidelines HSG47 ( Vereinigtes Königreich )
  • Arrow, click names to download Standards & Guidelines PAS128 ( Vereinigtes Königreich )
  • Arrow, click names to download Standards & Guidelines ASTM D6432-11

Richtlinien

  • Arrow NCHRP Synesis 255
  • Arrow SHRP H-672
  • Arrow SHRP S-300
  • Arrow SHRP S-325
