Erfassen und kartografieren, was unter der Oberfläche liegt

Unterirdische Kartierung GPR

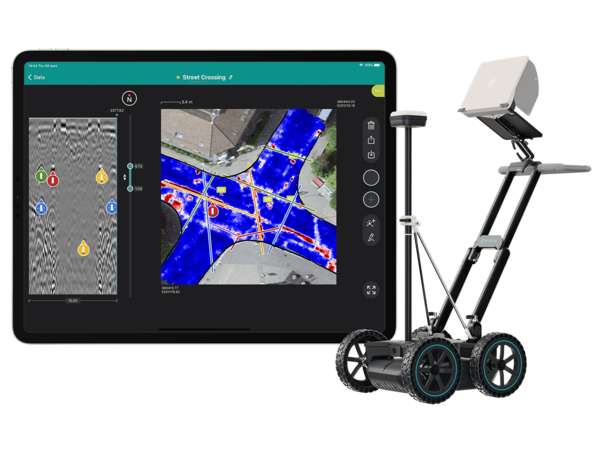

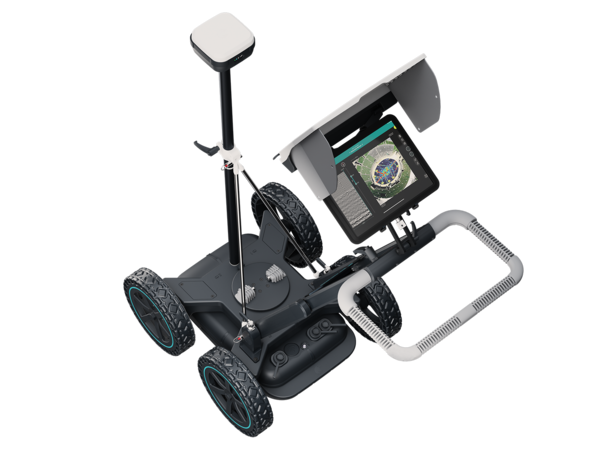

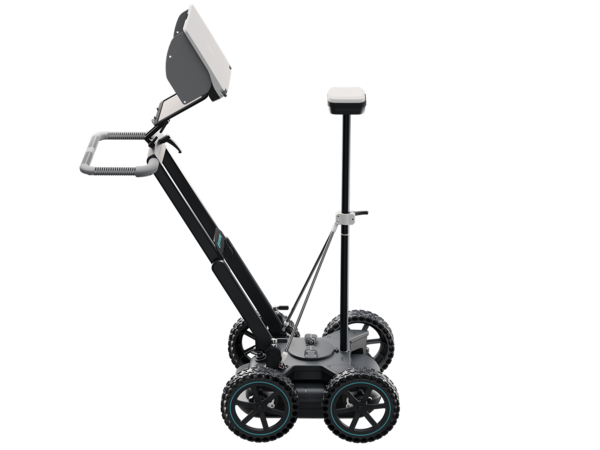

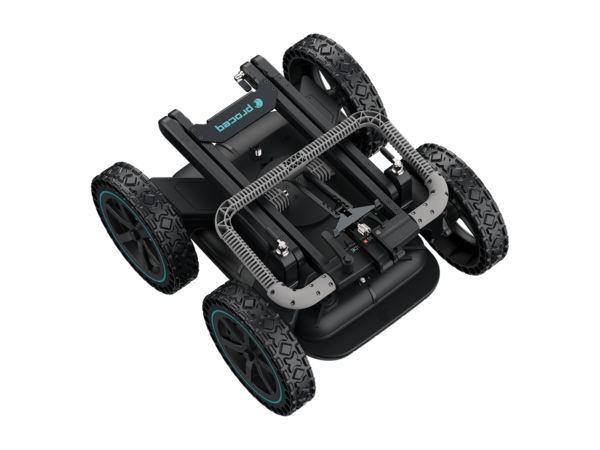

GS8000

✔ Ready In Stock

Der effizienteste Echtzeit-Workflow und die effizienteste Technologie zum Scannen und Digitalisieren des Untergrunds

  • Erhalten Sie ein klares Bild des Untergrunds in 2D und 3D, während Sie gehen
  • Vor-Ort-Befunde auf der Karte digitalisieren und an CAD/GIS senden
  • Zugriff auf Ihre Daten von jedem Ort und zu jeder Zeit

Anwendungen:

Schadensprävention / Sicherheit bei Ausgrabungen / Leitungs Ortung und Kartierung / Unterirdische Versorgungstechnik (SUE) / Vermessung & Realitätserfassung / Straßeninspektion / Brückeninspektion / Geophysikalische Untersuchungen / Archäologie / Forensik & UXO / Präzisionslandwirtschaft

Videothumbnail GS8000
Erstklassige Technologie. Leistungsstarke 3D-Software. 100% Echtzeit. Ideal für Experten. Intuitiv für alle.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Vielseitigkeit
Keine methodischen Beschränkungen und Echtzeit 2D &3D-Datenvisualisierung des gescannten Untergrunds, für eine optimale Interpretation vor Ort, unabhängig von der Anwendung.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Resolution%20and%20depth.svg
Genauigkeit &Auflösung
Überragende Klarheit der Daten in verschiedenen Tiefen dank der einzigartigen Swiss Made Ultrabreitband-Radartechnologie mit hochpräziser Geolokalisierung in lokalen Koordinaten.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_User%20Experience.svg
Benutzererfahrung
Durchgängige Workflows, von der intuitiven Datenerfassung bis hin zu sofort gemeinsam nutzbaren Ergebnissen. Greifen Sie von überall und jederzeit auf Ihre Daten zu.

Swiss Made
Software for
Software / Arbeitsbereich-App
Technische Daten
Messmodi
Line Scan
Grid Scan
Free Path

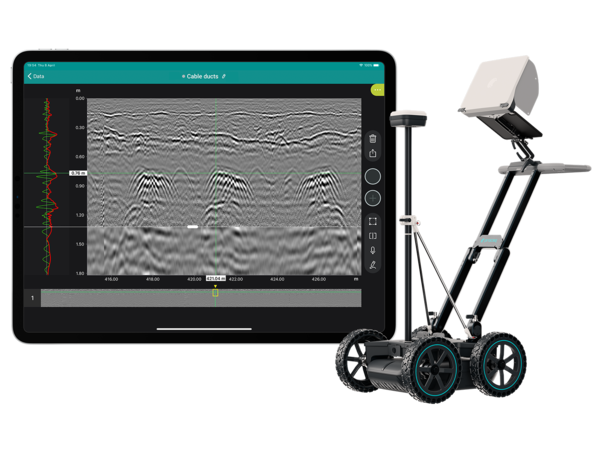

Visualisierungsmodi
A-Bild
Linienscan
Linienscan migriert
Zeitscheibenansicht

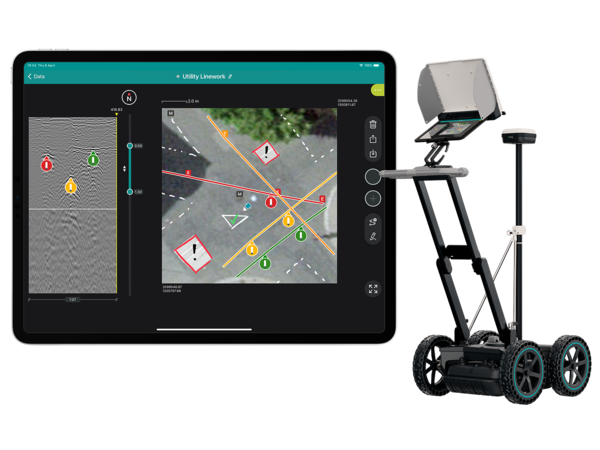

Kartenansicht
Augmented Reality

Anmerkungen vor Ort
Tags
Markierungen
Fotos
Sehenswürdigkeiten
Sprachnotizen
Markups
Linework

Anzeigeeinstellungen
Schnitttiefe und -dicke
Auto / Linear / Zeitverstärkung
Hintergrundentfernung
Mehrschichtige Dielektrizitätskonstante
Zeitfenster
Rauschunterdrückungsfilter
Frequenz Filter
Tiefpassfilter
Farbpalette
Objektebenen

Berichterstellung
Workspace-Integration
Automatisches Logbuch
Sofortige Karten-/Zeichnungserstellung
Sofortige Berichterstellung
Über URL teilen

Exportformat
SEG-Y
DXF
SHP
KML
HTML

Koordinatensystem
EPSG globale Datenbank
Lokale Gittermodelle
Geoidmodelle

Sprachen
Englisch
Spanisch
Französisch
Deutsch
Italienisch
Chinesisch

Anzeigeeinheit
Jedes iPad® oder iPad Pro®¹
Empfohlen: iPad Pro WiFi + Cellular
Bildschirmauflösung: bis zu 2732 x 2048 Pixel
Speicherkapazität: bis zu 1 TB

iPad ist eine Marke von Apple Inc.; iOS ist eine eingetragene Marke von Cisco in den USA und wird von Apple unter Lizenz verwendet

GS8000 Technische Daten
Sensor
Technische Daten
Radartechnologie
Stufenfrequenz-Dauerstrich-GPRModulierter

Frequenzbereich
40 - 3440 MHz ²

Effektive Bandbreite
3200 MHz ³

Min. erkennbare Zielgröße
1 cm | 0,4 in ⁴

Max. Eindringtiefe
10 m | 33 ft ⁵

Scanrate
500 Hz

Räumliches Intervall
Bis zu 100 Scans/m

Erfassungsgeschwindigkeit
Bis zu 80 Km/h | 50 mph ⁶

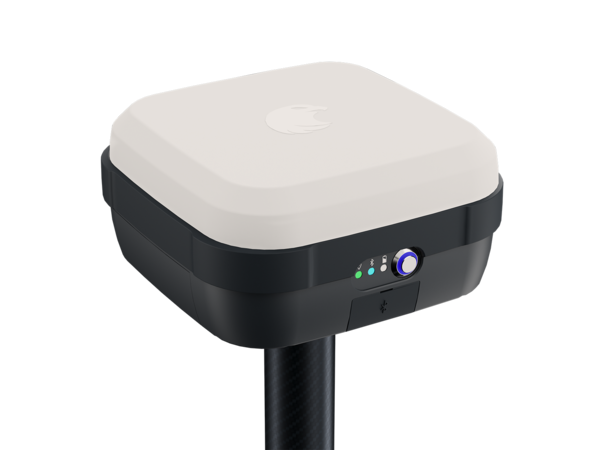

GNSS-Empfänger
Multiband GPS + Glonass + Galileo + Beidou
SSR-Erweiterung ⁷ / RTK-kompatibel
Abmessungen: 145 x 145 x 70 mm
Gewicht: 0,7 kg, 4x AA-Batterien enthalten

GNSS-Echtzeit-3D-Genauigkeit
Typ. 1 - 5 cm | 0.5 - 2 in ⁸

GNSS Initialisierungszeit
Typ. 5 - 30 s

Raddrehgeber
2

Konfigurationen
Proceq GS8000
Proceq GS8000 Pro ⁹

Gewicht
24 Kg¹⁰ Abmessungen

Antennenpositionen
Erdgekoppelt mit zwei schwebenden Achsen
Luftgekoppelt mit 25 mm Abstand ¹²

Schutzart (IP) / Abdichtung
IP65

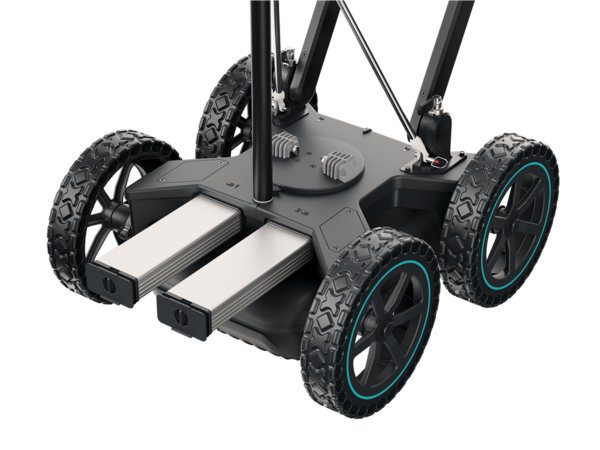

Stromversorgung
Herausnehmbarer flugsicherer Akku ¹³
| Standard-Powerbank ¹⁴

Autonomie
3,5 Stunden | Voller Arbeitstag ¹⁵

Betriebstemperatur
-10° bis 50°C | 14° bis 122° F

Betriebsfeuchtigkeit
<95% RH, nicht kondensierend

Anschlussmöglichkeiten
WiFi, Ethernet, USB-A, USB-B, USB-C, Lemo¹⁶

1. Aktuelle iOS-Version; empfohlene Modelle: iPad Pro® WiFi + Cellular 11" oder 12,9"
2. Für USA & Kanada: 200 - 3440 MHz
3. Für USA & Kanada: 3000 MHz
4. Metallisches Objekt, das in 0,3 m Tiefe vergraben ist, bei durchschnittlichen Bodenbedingungen
5. Abhängig von den Bodenverhältnissen, typischerweise 6 m / 20 ft bei durchschnittlichen Bodenverhältnissen. Für USA & Kanada: 12 ft bei durchschnittlichen Bodenverhältnissen
6. Bei 50 mm Abtastintervall. Für die USA & Kanada: Bis zu 35 km/h / 22 mph
7. Benötigt eine aktive Internetverbindung auf dem iPad; SSR-Dienst in Europa verfügbar & USA / RTK-Korrekturen über NTRIP im RTCM3-Format
8. Über NTRIP RTK- oder SSR-Korrekturen; die erreichte Genauigkeit hängt von den atmosphärischen Bedingungen, der Satellitengeometrie, der Beobachtungszeit usw. ab.
9. GS8000 Pro enthält zusätzlich: Geländeräder und Unterboden, GNSS-Mastbefestigungssatz, Tablet-Abdeckung für Sonne und Regen, harter Transportkoffer
10. Für die Konfiguration des GS8000 Pro: 27 kg
11. Für die GS8000 Pro-Konfiguration: 68 x 60 x 42 cm
12. Für die GS8000 Pro-Konfiguration: 40 mm
13. Enthält 8x wiederaufladbare NiMH-Akkus vom Typ C
14. USB-C-PD-Powerbank mit den maximalen Abmessungen: B 85mm x H 28mm (empfohlene Leistung: 12V/>=1.25A oder 15V/>=1A)
15. Empfohlene Batteriekapazität: >4500 mAh | Empfohlene Kapazität der Powerbank: >20000 mAh
16. Für terrestrische Positionierungssysteme kann ein serieller Zwischenadapter auf DB9 erforderlich sein, um Pseudo-NMEA-GGA-Positionen auszugeben



Andere Kunden haben auch gekauft:
Zubehör

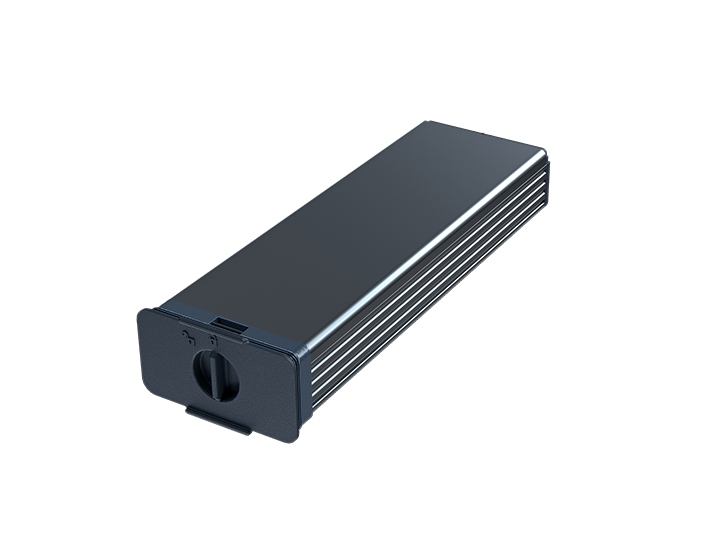

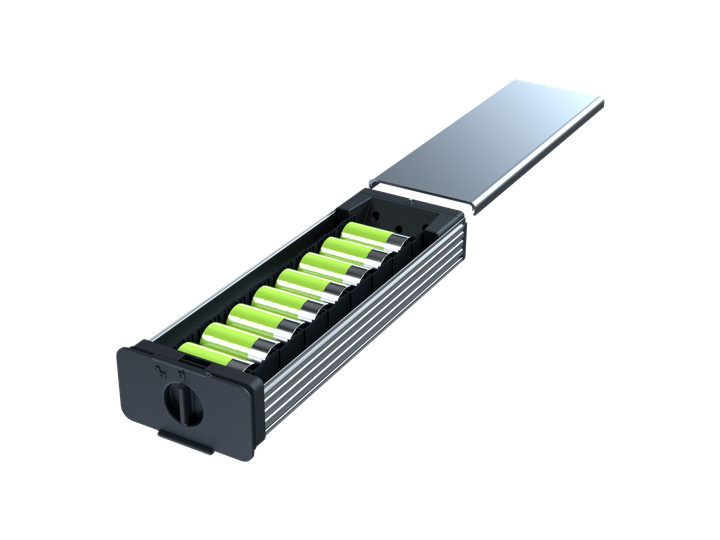

39350510
Akku-Pack
Akku-Pack
Akku-Pack
Enthält 8x NiMH wiederaufladbare C-Batterien. Eine Einheit ist in allen Hardware-Varianten enthalten.
39350520
Powerbank-Schublade
Powerbank-Schublade
Powerbank-Schublade
Nimmt jede kompatible PD-Powerbank auf. Ein Gerät ist in allen Hardware-Varianten enthalten.
39350803

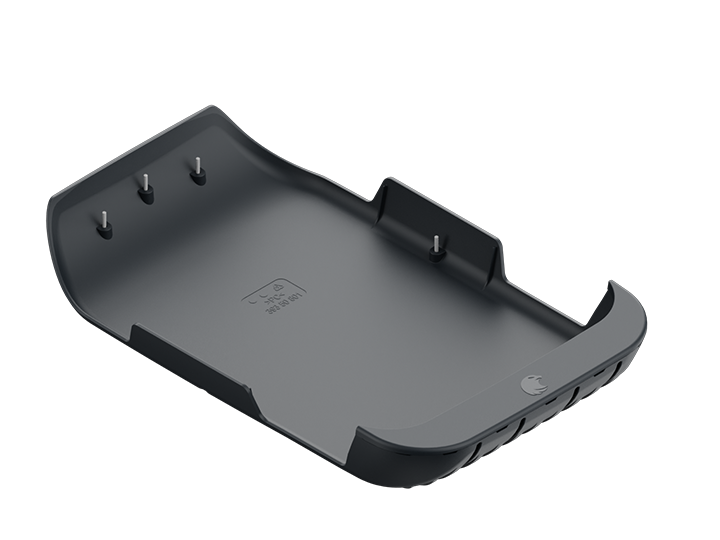

Verschleißplatte
Verschleißplatte
Verschleißplatte
Für besseres Vorwärts- und Rückwärtsrollen auf unebenem Terrain. In der GS8000 Pro Hardware-Variante enthalten.

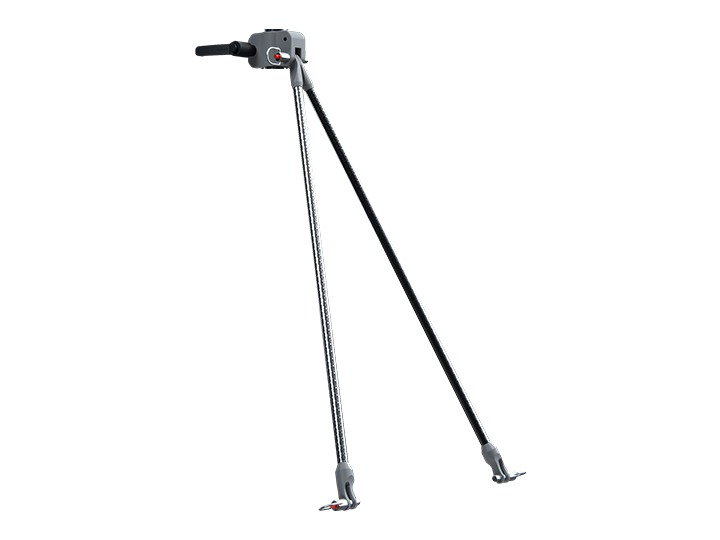

39350660
GNSS-Mastbefestigungssatz
GNSS-Mastbefestigungssatz
GNSS-Mastbefestigungssatz
Stabilisiert Ihren GNSS-Mast in unebenem Gelände. Im Lieferumfang der GS8000 Pro Hardware-Variante enthalten.

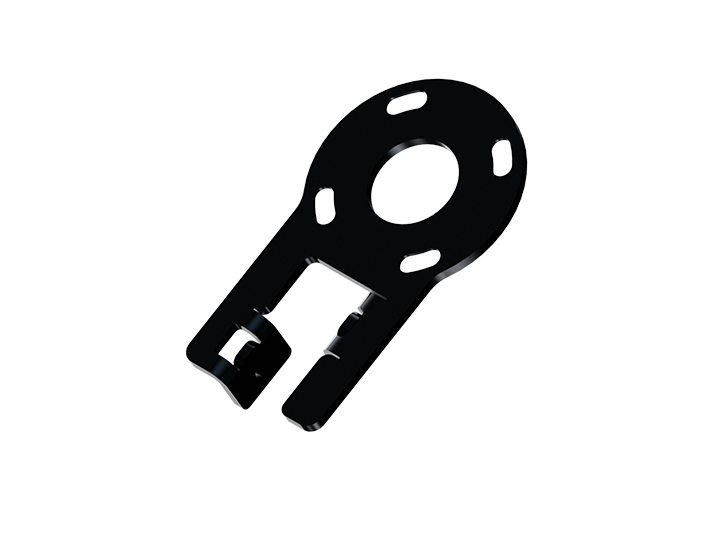

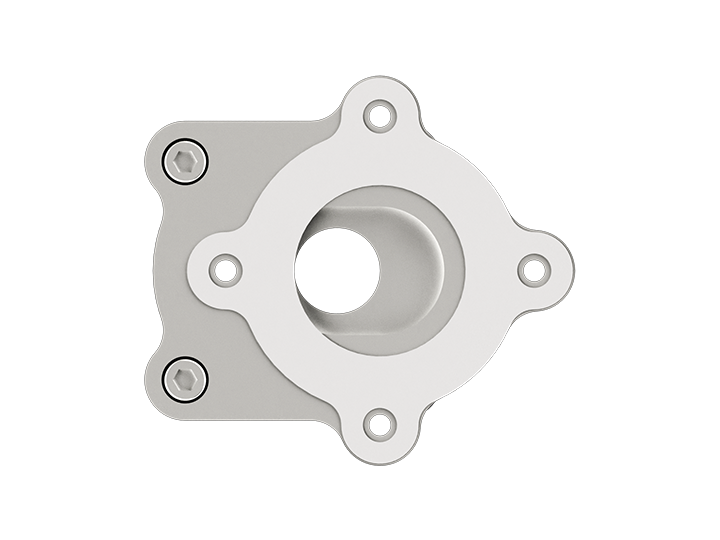

39350225
Radpositionsadapter-Kit
Radpositionsadapter-Kit
Radpositionsadapter-Kit
Verschiebt die Position Ihrer Räder um 20 mm in jede Richtung. In der GS8000 Pro Hardware-Variante enthalten.

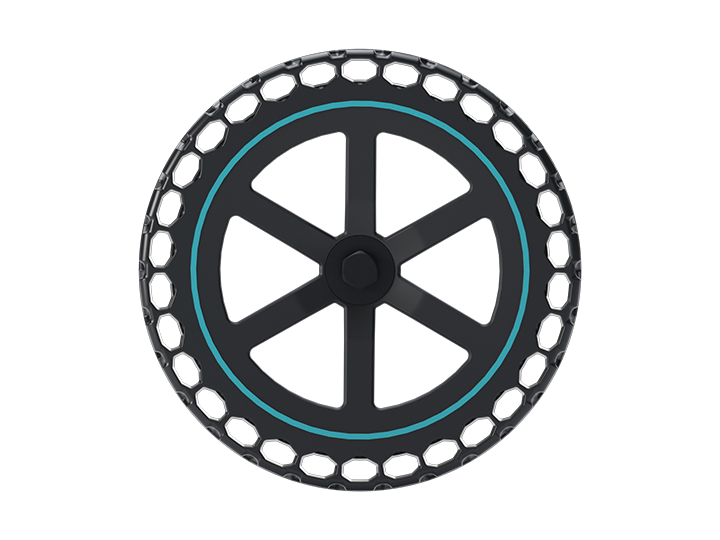

39350710
Rad, 30cm
Rad, 30cm
Rad, 30cm
In der GS8000 Pro Hardware-Variante enthalten.

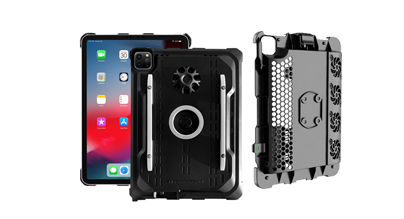

39350404
Universeller Tablet-Halter
Universeller Tablet-Halter
Universeller Tablet-Halter
Passend für jedes iPad Pro und die Regenhülle sun(A1mP1). In allen Hardware-Varianten enthalten.

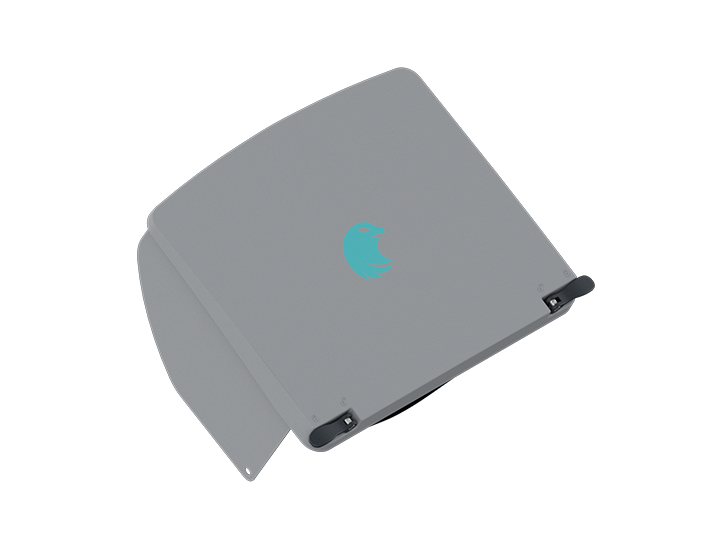

39350480
Sonne & Regenschutz für Tablet
Sonne & Regenschutz für Tablet
Sonne & Regenschutz für Tablet
Schützt das iPad vor Sonne & Regen. Im Lieferumfang der GS8000 Pro Hardware-Variante enthalten.

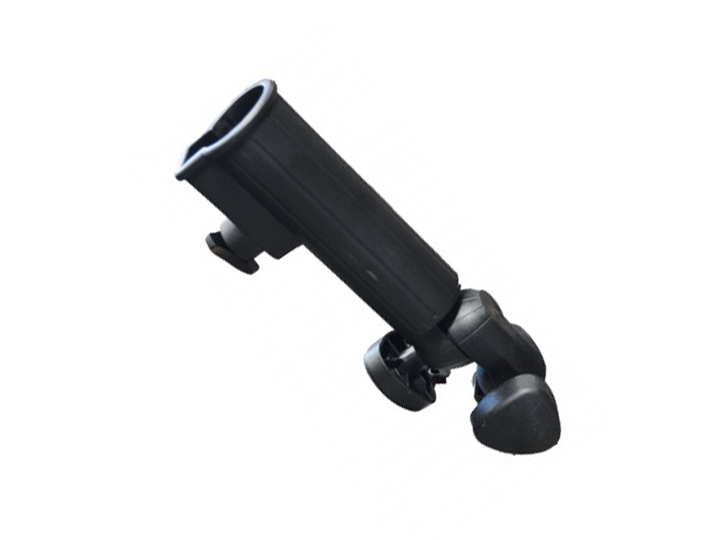

39350060
Regenschirmhalter-Set
Regenschirmhalter-Set
Regenschirmhalter-Set
Zur Aufnahme eines Regenschirms, um den Benutzer vor Sonne und Regen zu schützen.
39350486
RAM-Mount-Adapter für Tablet
RAM-Mount-Adapter für Tablet
RAM-Mount-Adapter für Tablet
Ermöglicht die Kompatibilität des Tablet-Halters mit diversem Zubehör und Taschen. Bei allen Hardware-Varianten im Lieferumfang enthalten.
39350676

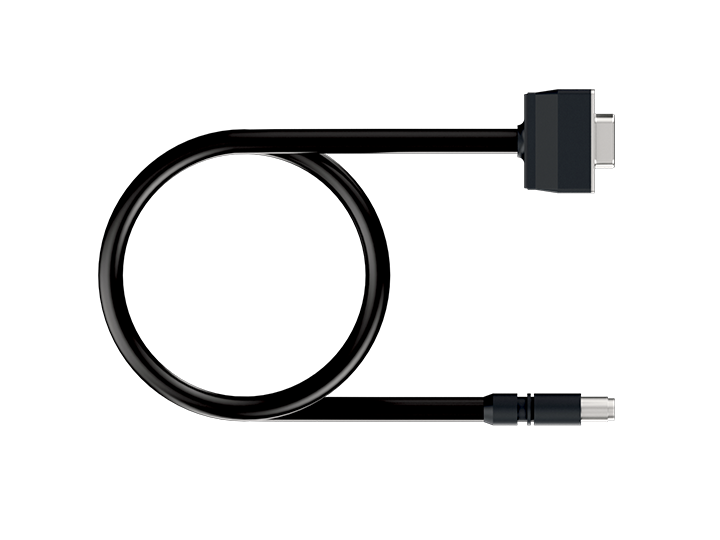

DB9-Lemo-Adapter
DB9-Lemo-Adapter
DB9-Lemo-Adapter
Wird an den RS232 DB9-Port angeschlossen, um NMEA-Sätze von externen Positionierungsgeräten zu empfangen.

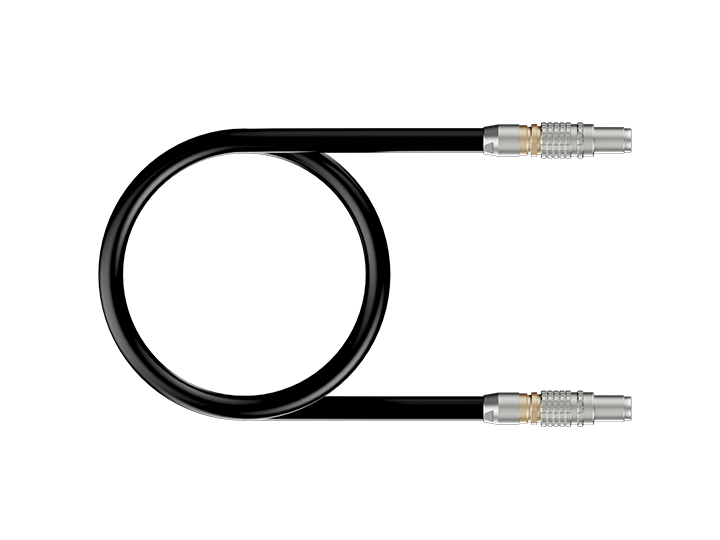

39350646
Lemo zu Lemo Kabel
Lemo zu Lemo Kabel
Lemo zu Lemo Kabel
Verbindet den MA8000 mit dem GS8000 für beste Echtzeit-Synchronisation.

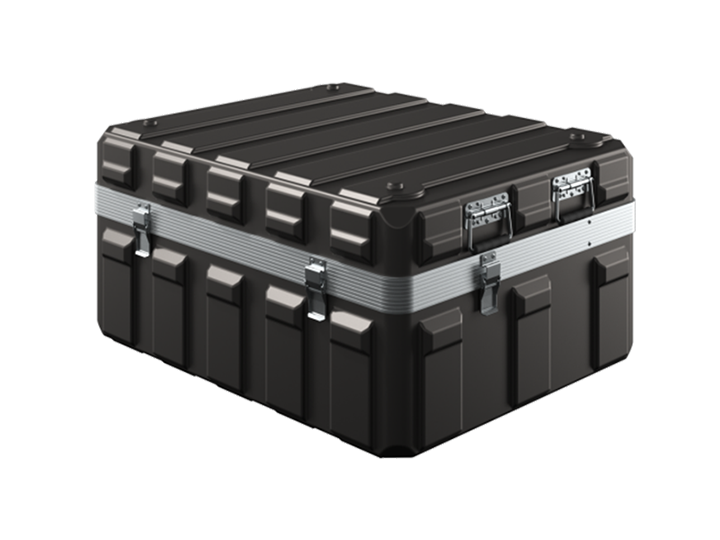

39350080
Harter Transportkoffer
Harter Transportkoffer
Harter Transportkoffer
815x725x510mm / 32x28x20
Normen und Leitlinien

Normen

Asien-Pazifik
Europa
  • Arrow, click names to download Standards & Guidelines UNI/PdR 26.01:2017 ( Italien )
USA, Kanada und Mittelamerika
  • Arrow, click names to download Standards & Guidelines ASCE 38-02 ( Vereinigte Staaten )
  • Arrow, click names to download Standards & Guidelines CSA S250 ( Kanada )
Vereinigtes Königreich
  • Arrow, click names to download Standards & Guidelines HSG47 ( Vereinigtes Königreich )
  • Arrow, click names to download Standards & Guidelines PAS128 ( Vereinigtes Königreich )
  • Arrow, click names to download Standards & Guidelines ASTM D6432-11

Leitlinien

  • Arrow NCHRP Synesis 255
  • Arrow SHRP H-672
  • Arrow SHRP S-300
  • Arrow SHRP S-325
FAQ

Ist GS8000 ein GPR?

Das GS8000 ist ein System zur Kartierung unterirdischer Versorgungsleitungen, das die fortschrittlichste GPR-Technologie mit modernstem GNSS kombiniert, um nicht nur unterirdische Objekte zu lokalisieren, sondern auch...

Mehr sehen

Ich habe bereits ein EML oder ein Rohrortungsgerät, warum sollte ich mir ein GS8000 zulegen?

Elektromagnetische Rohrortungsgeräte und GPR sind komplementäre geophysikalische Techniken zur zerstörungsfreien Untersuchung von Versorgungsleitungen. Während EM-Ortungsgeräte ideal für die Verfolgung einer...

Mehr sehen

Ich habe bereits ein GPR-Gerät zur Ortung von Versorgungsleitungen, warum sollte ich ein GS8000 kaufen?

Betrachtet man die reinen GPR-Detektionsfähigkeiten, so verfügt der GS8000 über die einzigartige Fähigkeit, die hohe Auflösung eines handgeführten GPR-Geräts im flachen Raum zu bieten, wo die meisten kleinen und eng...

Mehr sehen

Ich verwende bereits ein GPS, um Versorgungseinrichtungen zu digitalisieren und zu kartieren. Warum sollte ich einen GS8000 kaufen?

Traditionelle Arbeitsabläufe neigen dazu, die Erkennung (entweder mit GPR, EML oder beidem) und die Kartierung (mit Vermessungsgeräten) als zwei getrennte Prozesse zu betrachten, die von verschiedenen Technikern zu...

Mehr sehen

Welche GPR-Technologie verwendet das GS8000 und was kann ich von ihr erwarten?

Das GS8000 verwendet die SFCW (Stepped-Frequency Continuous Wave)-GPR-Technologie, die eine breite Palette von Radarfrequenzen gleichzeitig moduliert. Daher können Sie gleichzeitig die Eindringtiefe und Leistung eines...

Mehr sehen

Welche GNSS-Technologie verwendet das GS8000 und was kann ich von ihr erwarten?

Der GS8000 verfügt über einen GNSS-Empfänger in Vermessungsqualität, der zentimetrische Genauigkeit in Echtzeit liefert, wenn die Standardbedingungen erfüllt sind: mindestens 5 Satelliten sind am Himmel sichtbar und...

Mehr sehen

Kann ich meinen GS8000 in Gebieten verwenden, in denen GNSS nicht zugelassen ist?

In Gebieten ohne GNSS ist es auch möglich, terrestrische Positionierungssysteme von Drittanbietern zu verwenden. Dazu muss lediglich der Feld-Controller einer Roboter-Totalstation an den GS8000 angeschlossen werden, um...

Mehr sehen

Was ist Free Path und warum sind Echtzeit-Ergebnisse so wichtig?

Die revolutionäre Datenerfassungsmethode Free Path ermöglicht es, mit dem GS8000 eine Freiformfläche zu scannen und die daraus resultierende Wärmebildkarte des Untergrunds im gewünschten Tiefenbereich in Echtzeit auf...

Mehr sehen

Warum sind Koordinatensysteme für den GS8000 so wichtig?

Bei der Datenerfassung im Modus Free Path können alle digitalen Befunde und Linien auf der Karte direkt in CAD- und GIS-Plattformen ausgegeben werden, die darauf angewiesen sind, dass die Daten im richtigen...

Mehr sehen

Welche Arten von Anmerkungen kann ich verwenden, um meine Befunde mit dem GS8000 zu digitalisieren?



Es sind mehrere Arten von Anmerkungen verfügbar:

  • Tags, das sind kategorisierte Punkte, die auf dem Radargramm in einer bestimmten Tiefe eingegeben werden
  • Points of Interest, d.h. kategorisierte Punkte, die am Boden...
Mehr sehen

Wie genau sind meine digitalen GS8000-Befunde im 3D-Raum?

Die 3D-Genauigkeit der Koordinaten eines Tags hängt von 3 Hauptfaktoren ab:

  • Wie genau die Dielektrizitätskonstante kalibriert wurde, da diese die Übersetzung zwischen der Signalgeschwindigkeit und der von der Radarwelle...
Mehr sehen

Kann ich mein GS8000 als herkömmliches GPR verwenden?

Ja. Die herkömmliche Ansicht der GPR-Daten, d. h. eine Vollbildansicht des B-Scans, ist jederzeit durch einfaches Wischen mit zwei Fingern auf dem Bildschirm verfügbar. Es ist auch möglich, das GS8000 ohne absolute...

Mehr sehen

Welche Feld-Controller kann ich mit meinem GS8000 verwenden?

Die empfohlenen Controller sind die neuesten Modelle des iPad Pro WiFi Cellular (mit M1-Prozessor), um die beste Konnektivität und Verarbeitungsleistung auf dem Markt zu gewährleisten, die für die einfache Übertragung...

Mehr sehen

Wie kann ich wissen, ob meine App-Version auf dem neuesten Stand ist?

Die GPR Subsurface App ist immer auf dem neuesten Stand. Wenn die App-Updates in den iPad-Einstellungen aktiviert sind, wird die App automatisch innerhalb von Sekunden aktualisiert, sobald eine neue Version im App Store...

Mehr sehen

Wie lange kann ich mein GS8000 ohne Batteriewechsel verwenden?

Das GS8000 kann gleichzeitig einen Satz wiederaufladbarer Batterien (8x C-Type NiMH) und eine handelsübliche Powerbank (des in der Powerbank-Kompatibilitätstabelle beschriebenen Typs) aufnehmen - oder zwei des gleichen...

Mehr sehen

Wann werden die Daten des GS8000 mit der Cloud synchronisiert?

Wenn das Internet verfügbar ist, werden die Daten automatisch mit der Cloud synchronisiert. Die Zeit, die für den Abschluss des Prozesses benötigt wird, hängt vom Mobilfunknetz und der Menge der gesammelten Daten ab,...

Mehr sehen

Kann ich mit dem GS8000 meine Arbeit später im Büro mit einer Bearbeitungssoftware erledigen?

Ja. Sobald die Felddaten mit der Cloud synchronisiert sind, können sie mit dem webbasierten, fortschrittlichen Datenanalysetool GPR Insights in wenigen Minuten verarbeitet werden, und zwar überall auf der Welt.

Darüber...

Mehr sehen
