Capturar e mapear o que está por baixo

Mapeamento de subsuperfície GPR

GS8000

✔ Ready In Stock

O fluxo de trabalho e a tecnologia mais eficiente em tempo real para digitalizar e digitalizar o subsolo

  • Obter uma imagem clara do subsolo em 2D e 3D à medida que se caminha
  • Digitalizar os resultados no local no mapa e enviar para CAD/GIS
  • Acesso seus dados a partir de qualquer lugar, a qualquer momento

Aplicações:

Prevenção de danos / Segurança de escavação / Localização e mapeamento de utilitários / Engenharia de utilidade de subsuperfície (SUE) / Levantamento e Captura de Realidade / Inspecção rodoviária / Inspecção de pontes / Investigações geofísicas / Arqueologia / Forense & UXO / Agricultura de Precisão

Videothumbnail GS8000
A melhor tecnologia da classe. Poderoso software 3D. 100% em tempo real. Ideal para peritos. Intuitivo para todos.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Versatility.svg
Versatilidade
Sem restrições de metodologia e visualização de dados 2D e 3D em tempo real da subsuperfície digitalizada, para uma interpretação ideal no local, independentemente da aplicação.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Resolution%20and%20depth.svg
Precisão e Resolução
Clareza superior de dados em diferentes profundidades, graças à exclusiva tecnologia de radar de banda ultralarga Swiss Made, com geolocalização de alta precisão em coordenadas locais.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_User%20Experience.svg
Experiência do usuário
Fluxos de trabalho de ponta a ponta, desde a aquisição de dados mais intuitiva até à partilha instantânea de resultados. Acesse seus dados a partir de qualquer lugar, a qualquer momento.
Proceq GPR Sub-superfície App
Este é apenas o começo
  • Actualizações & lançamentos gratuitos
  • Desenvolvimento centrado no cliente
  • À frente de qualquer outra solução

Digitalize o subsolo com total flexibilidade para obter visualizações 3D ultra claras do que se encontra por baixo, em tempo real. Detecção sem esforço e fiável de objectos no subsolo e mapeamento de utilidades subterrâneas com a capacidade de colaborar em qualquer lugar, a qualquer hora.

Concebido para profissionais, incluindo empresas de engenharia de subsuperfície, localizadores e agrimensores de utilidades, geofísicos, arqueólogos e engenheiros civis, esta aplicação inteligente e rica em funcionalidades torna-se cada vez melhor com o tempo. E como está disponível com uma assinatura, também tem acesso a inovação contínua e a actualizações ao ar. Mais de 4000 utilizadores têm confiado em nós. Junte-se à comunidade.

  • Actualizações & lançamentos gratuitos
  • Desenvolvimento centrado no cliente
  • À frente de qualquer outra solução

Digitalize o subsolo com total flexibilidade para obter visualizações 3D ultra claras do que se encontra por baixo, em tempo real. Detecção sem esforço e fiável de objectos no subsolo e mapeamento de utilidades subterrâneas com a capacidade de colaborar em qualquer lugar, a qualquer hora.

Concebido para profissionais, incluindo empresas de engenharia de subsuperfície, localizadores e agrimensores de utilidades, geofísicos, arqueólogos e engenheiros civis, esta aplicação inteligente e rica em funcionalidades torna-se cada vez melhor com o tempo. E como está disponível com uma assinatura, também tem acesso a inovação contínua e a actualizações ao ar. Mais de 4000 utilizadores têm confiado em nós. Junte-se à comunidade.

Proceq GPR Sub-superfície App
Versão 1 do aplicativo

Principais novos recursos introduzidos com a atualização gratuita:

  • A mais alta resolução de imagem graças aos dados SFCW GPR
  • Ajuste os ganhos para identificar melhor hipérboles em radargramas
  • Visualização migrada para ver objetos enterrados, camadas ou defeitos
  • Fácil marcação com A-scan e alvos definidos pelo usuário
  • Constante dielétrica multicamadas para profundidades precisas
  • Digitalização de grade com tomografia exibida instantaneamente
  • Visualização de intervalo de tempo com intervalo de profundidade ajustável
  • Realidade aumentada para sobrepor a fração de tempo à realidade
  • Registro de posição GNSS em tempo real em nível de cm enquanto você faz a varredura
  • Todos os seus dados armazenados e distribuídos com segurança pela nuvem



... e muito mais

Serviço de software contínuo, manutenção e correções de bugs. Atualizações de compatibilidade para oferecer suporte total aos iPads de última geração e à versão mais recente do iOS para aumentar a produtividade.

Principais novos recursos introduzidos com a atualização gratuita:

  • A mais alta resolução de imagem graças aos dados SFCW GPR
  • Ajuste os ganhos para identificar melhor hipérboles em radargramas
  • Visualização migrada para ver objetos enterrados, camadas ou defeitos
  • Fácil marcação com A-scan e alvos definidos pelo usuário
  • Constante dielétrica multicamadas para profundidades precisas
  • Digitalização de grade com tomografia exibida instantaneamente
  • Visualização de intervalo de tempo com intervalo de profundidade ajustável
  • Realidade aumentada para sobrepor a fração de tempo à realidade
  • Registro de posição GNSS em tempo real em nível de cm enquanto você faz a varredura
  • Todos os seus dados armazenados e distribuídos com segurança pela nuvem



... e muito mais

Serviço de software contínuo, manutenção e correções de bugs. Atualizações de compatibilidade para oferecer suporte total aos iPads de última geração e à versão mais recente do iOS para aumentar a produtividade.

Proceq GPR Sub-superfície App
App versão 2

Novas capacidades de topo introduzidas com a actualização gratuita:

  • Total flexibilidade para digitalizar uma área sem restrições de seguir uma grelha
  • Veja a sua tomografia 3D traçada em tempo real e actualizada à medida que digitaliza
  • Veja a sua posição em tempo real em cima das imagens de satélite
  • Tags e marcadores mapeados e sincronizados no topo e vistas de secção
  • Seleccione o sistema de coordenadas locais do mapa a partir da base de dados EPSG
  • Armazenar pontos de interesse geolocados no mapa e categorizá-los
  • Digitalizar o trabalho de linha de utilidade directamente na Time Slice View
  • Exportar resultados para formatos comuns CAD & GIS em um clique
  • Marcar na imagem e partilhar os esboços como parte do relatório de campo
  • Ligação a sistemas terrestres de posicionamento para cartografia interior

... e muito mais

Serviço contínuo de software, manutenção e correcção de bugs. Actualizações de compatibilidade para suportar totalmente a última geração de iPads e a última versão do iOS para a sua maior produtividade.

Novas capacidades de topo introduzidas com a actualização gratuita:

  • Total flexibilidade para digitalizar uma área sem restrições de seguir uma grelha
  • Veja a sua tomografia 3D traçada em tempo real e actualizada à medida que digitaliza
  • Veja a sua posição em tempo real em cima das imagens de satélite
  • Tags e marcadores mapeados e sincronizados no topo e vistas de secção
  • Seleccione o sistema de coordenadas locais do mapa a partir da base de dados EPSG
  • Armazenar pontos de interesse geolocados no mapa e categorizá-los
  • Digitalizar o trabalho de linha de utilidade directamente na Time Slice View
  • Exportar resultados para formatos comuns CAD & GIS em um clique
  • Marcar na imagem e partilhar os esboços como parte do relatório de campo
  • Ligação a sistemas terrestres de posicionamento para cartografia interior

... e muito mais

Serviço contínuo de software, manutenção e correcção de bugs. Actualizações de compatibilidade para suportar totalmente a última geração de iPads e a última versão do iOS para a sua maior produtividade.


SWISS MADE_horizontal lockup.svg
Software for Proceq GPR Sub-superfície App
Software / Aplicação de espaço de trabalho
Especificações técnicas
Modos de medição
Line Scan
Grid Scan
Caminho livre

Modos de visualização
A-scan
Line Scan
Line Scan migrado
Time Slice View
Map View
Realidade Aumentada

Anotações no local
Tags
Marcadores
Fotos
Pontos de interesse
Notas de voz
Marcações
Linework

Definições de visualização
Profundidade e espessura do corte
Auto / linear / ganho de tempo
Remoção de fundo
Constante dieléctrica multicamadas
Janela de tempo
Filtro de cancelamento de ruído
Filtro de frequência
Filtro de baixa passagem
Paleta de cores
Camadas de objectos

Relatórios
Integração do espaço de trabalho
Diário de bordo automático
Mapa instantâneo / geração de desenhos
Geração de relatórios instantâneos
Partilha via url

Formato de exportação
SEG-Y
DXF
SHP
KML
HTML

Sistema de coordenadas
EPSG base de dados global
Modelos de grelha local
Modelos de geóide

Línguas
Inglês
Espanhol
Francês
Alemão
Italiano
Chinês

Unidade de ecrã
Any iPad® ou iPad Pro® ¹
Recomendado: iPad Pro WiFi + Celular
Resolução do ecrã: até 2732 x 2048 pixels
Capacidade de armazenamento: até 1 TB

iPad é uma marca comercial da Apple Inc.; iOS é uma marca registada da Cisco nos EUA e é utilizada pela Apple sob licença

GS8000 Especificações técnicas
Sensor
Especificações técnicas
Tecnologia de radar
Tecnologia de ondas contínuas de frequência escalonada GPR

Gama de frequência modulada
40 - 3440 MHz ²

Largura de banda efectiva
3200 MHz ³

Tamanho mínimo do alvo detectável
1 cm | 0,4 em ⁴

Profundidade máxima de penetração
10 m | 33 pés ⁵

Taxa de digitalização
500 Hz

Intervalo espacial
Up a 100 varreduras/m

Velocidade de aquisição
Up a 80 Km/h | 50 mph ⁶

Receptor GNSS
Multiband GPS + Glonass + Galileo + Beidou
Aumento do SSR ⁷ / RTK-compatível
Dimensões: 145 x 145 x 70 mm
Peso: 0,7 Kg, 4x pilhas AA incluídas

GNSS precisão 3D em tempo real
Typ. 1 - 5 cm | 0.5 - 2 em ⁸

Tempo de inicialização do GNSS
Typ. 5 - 30 s

Codificadores de roda
2

Configurações
Proceq GS8000
Proceq GS8000 Pro ⁹

Peso
24 Kg¹⁰

Dimensões
61 x 57 x 38 cm¹¹

Posições da antena
Acoplado à terra com duplo eixo flutuante
Acoplado ao ar com 25 mm de folga ¹²

Protecção de entrada (IP) / selagem
IP65

Fonte de alimentação
Bateria amovível com segurança de voo ¹³
| Banco de energia fora da prateleira ¹⁴

Autonomia
3,5 horas | Dia útil completo ¹⁵

Temperatura de funcionamento
-10° a 50°C | 14° a 122° F

Humidade de funcionamento
<95% RH, sem condensação

Conectividade
WiFi, Ethernet, USB-A, USB-B, USB-C, Lemo¹⁶

1. Execução de uma versão actualizada do iOS; modelos recomendados: iPad Pro® WiFi + Cellular 11" ou 12,9".
2. Para EUA e Canadá: 200 - 3440 MHz
3. para os EUA e Canadá: 3000 MHz
4. Objecto metálico enterrado a 0,3 m / 1 ft, em condições médias de solo
5. Dependendo das condições do solo, digite 6 m / 20 pés em condições médias do solo. Para EUA e Canadá: 12 pés em condições médias do solo
6. A 50 mm de intervalo de varrimento. Para os EUA e Canadá: Até 35 km/h / 22 mph
7. Necessita de uma ligação activa à Internet no iPad; serviço SSR disponível na Europa & EUA / correcções RTK via NTRIP em formato RTCM3
8. Através de correcções NTRIP RTK ou SSR; a precisão obtida está sujeita às condições atmosféricas, geometria do satélite, tempo de observação, etc.
9. o GS8000 Pro inclui adicionalmente: rodas todo-o-terreno e debaixo da carroçaria, kit de fixação de postes GNSS, cobertura de pastilhas para sol e chuva, mala de transporte dura
10. Para a configuração do GS8000 Pro: 68 x 60 x 42 cm
11. Para a configuração do GS8000 Pro: 68 x 60 x 42 cm
12. para a configuração do GS8000 Pro: 40 mm
13. Contém 8x pilhas recarregáveis tipo C NiMH
14. Banco de energia USB-C PD com dimensões máximas: L 85mm x H 28mm (potência recomendada: 12V/>=1.25A ou 15V/>=1A)
15. Capacidade recomendada da bateria: >4500 mAh | Capacidade recomendada do banco de energia: >20000 mAh
16. Para sistemas de posicionamento terrestre, poderá ser necessário um adaptador de série intermédio para DB9, para a saída de posições GGA Pseudo NMEA

Outros clientes também compraram:
Acessórios
39350510
Pacote de pilhas
Pacote de pilhas
Acomoda baterias em C recarregáveis 8x NiMH. Uma unidade incluída em todas as variantes de hardware.
39350520
Gaveta do banco de energia
Gaveta do banco de energia
Acomoda qualquer unidade de banco de energia PD compatível. Uma unidade incluída em todas as variantes de hardware.
39350803
Placa de desgaste
Placa de desgaste
Para um melhor rolagem para a frente e para trás em terrenos irregulares. Incluído na variante de hardware GS8000 Pro.
39350660
Kit de fixação de pólos GNSS
Kit de fixação de pólos GNSS
Estabiliza o seu pólo GNSS em terrenos irregulares. Incluído na variante de hardware GS8000 Pro.
39350225
Kit adaptador de posição das rodas
Kit adaptador de posição das rodas
Desloca a posição das suas rodas 20mm em qualquer direcção. Incluído na variante de hardware GS8000 Pro.
39350710
Roda, 30cm
Roda, 30cm
Incluído na variante de hardware GS8000 Pro.
39350404
Porta comprimidos universal
Porta comprimidos universal
Acomoda qualquer iPad Pro e capa de sol e chuva. Incluído em todas as variantes de hardware.
39350480
Capa de sol e chuva para comprimidos
Capa de sol e chuva para comprimidos
Protege o iPad do sol e da chuva. Incluído na variante de hardware GS8000 Pro.
39350060
Kit de guarda-chuva
Kit de guarda-chuva
Acomoda um guarda-chuva para proteger o utilizador do sol e da chuva.
39350486
Adaptador para montagem em RAM para comprimidos
Adaptador para montagem em RAM para comprimidos
Torna o suporte de comprimidos compatível com diversos acessórios e estojos. Incluído em todas as variantes de hardware.
39350676
Adaptador DB9 para Lemo
Adaptador DB9 para Lemo
Liga-se à porta RS232 DB9 para receber sentenças NMEA de dispositivos de posicionamento externo.
39350646
Lemo para cabo lemo
Lemo para cabo lemo
Liga o seu MA8000 ao GS8000 para uma melhor sincronização em tempo real.
39350080
Estojo de transporte rígido
Estojo de transporte rígido
815x725x510mm / 32x28x20
Normas e Directrizes

Padrões

EUA, Canadá e América Central
  • Arrow, click names to download Standards & Guidelines ASCE 38-02 ( Estados Unidos )
  • Arrow, click names to download Standards & Guidelines CSA S250 ( Canadá )
Europa
  • Arrow, click names to download Standards & Guidelines UNI/PdR 26.01:2017 ( Itália )
Reino Unido
  • Arrow, click names to download Standards & Guidelines HSG47 ( Reino Unido )
  • Arrow, click names to download Standards & Guidelines PAS128 ( Reino Unido )
  • Arrow, click names to download Standards & Guidelines ASTM D6432-11
Ásia-Pacífico

Directrizes

  • Arrow NCHRP Synesis 255
  • Arrow SHRP H-672
  • Arrow SHRP S-300
  • Arrow SHRP S-325
FAQ

O GS8000 é um GPR?

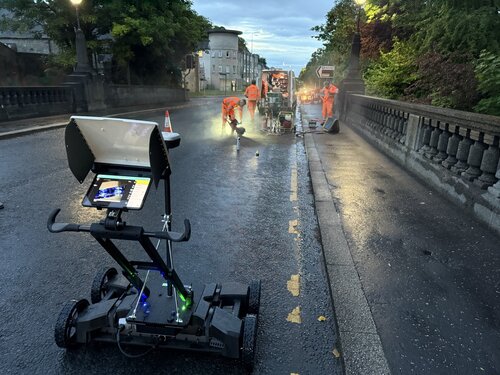

GS8000 é um sistema de mapeamento de utilidades subterrâneas que combina a mais avançada tecnologia GPR com GNSS de última geração, não só para localizar objectos subterrâneos, mas também para digitalizar...

Ver Mais

Já tenho um LME ou um localizador de tubos, porque devo obter um GS8000?

Os localizadores de tubos electromagnéticos e GPR são técnicas geofísicas complementares para realizar levantamentos de utilidade de forma não destrutiva. Embora os localizadores EM sejam ideais para localizar uma...

Ver Mais

Já tenho um GPR para localizar os serviços públicos, porque devo obter um GS8000?

Olhando para as capacidades de detecção de GPR puro, o GS8000 tem a capacidade única de fornecer a alta resolução de um GPR portátil no espaço pouco profundo, onde a maioria das utilidades mais pequenas e...

Ver Mais

Já estou a utilizar um GPS para digitalizar e cartografar utilitários, porque devo obter um GS8000?

Os fluxos de trabalho tradicionais tendem a observar a detecção (utilizando GPR, EML, ou ambos) e o mapeamento (utilizando equipamento de levantamento) como dois processos separados, levados a cabo por técnicos...

Ver Mais

Que tecnologia GPR utiliza o GS8000 e o que posso esperar dela?

GS8000 utiliza tecnologia SFCW (Stepped-Frequency Continuous Wave) GPR, que modula de uma só vez uma vasta gama de frequências de radar. Portanto, ao mesmo tempo, pode-se esperar a profundidade de penetração e...

Ver Mais

Que tecnologia GNSS utiliza o GS8000 e o que posso esperar dela?

O GS8000 inclui um receptor GNSS de grau de levantamento para fornecer precisão centimétrica em tempo real se as condições padrão forem cumpridas: pelo menos 5 satélites são visíveis no céu e o seu iPad está...

Ver Mais

Posso utilizar o meu GS8000 em áreas limitadas ao GNSS?

Em áreas com GNSS, é também possível utilizar sistemas de posicionamento terrestre de terceiros. Para o fazer, basta ligar o controlador de campo de uma estação total robótica ao GS8000 e transmitir posições...

Ver Mais

O que é o Caminho Livre e porque é que os resultados em tempo real são tão importantes?

O revolucionário método de recolha de dados Free Path permite digitalizar com o seu GS8000 numa área em forma livre e ver o mapa de calor resultante do subsolo traçado num mapa em tempo real, no intervalo de...

Ver Mais

Porque é que os sistemas de coordenadas são tão importantes para o GS8000?

Ao recolher dados em modo de Caminho Livre, todos os resultados digitais e trabalho de linha no mapa podem ser directamente enviados para plataformas CAD e GIS, que dependem dos dados a serem geo-referenciados no sistema...

Ver Mais

Que tipos de anotações posso utilizar para digitalizar as minhas descobertas com GS8000?

Há vários tipos de anotações disponíveis:

  • Etiquetas, que são categorizadas por pontos introduzidos no radargrama a uma certa profundidade
  • Pontos de interesse, que são categorizados em pontos pesquisados no...
Ver Mais

Qual é a precisão das minhas descobertas digitais do GS8000 no espaço 3D?

A precisão 3D das coordenadas de uma etiqueta depende de 3 factores principais:

  • A precisão com que a constante dieléctrica foi calibrada, uma vez que isto determina a translação entre a velocidade do sinal e a...
Ver Mais

Posso usar o meu GS8000 como um GPR tradicional?

Sim. A visualização tradicional dos dados GPR, ou seja, uma visualização em ecrã inteiro do B-scan, está sempre disponível com um simples deslize de dois dedos no ecrã. É também possível executar o GS8000 sem...

Ver Mais

Que controladores de campo posso usar com o meu GS8000?

Os controladores recomendados são os últimos modelos de iPad Pro WiFi + Cellular (com processador M1) para assegurar a melhor conectividade e poder de processamento do mercado, crucial para mover grandes quantidades de...

Ver Mais

Como posso saber se a minha versão da aplicação está actualizada?

A aplicação GPR Subsurface está sempre actualizada e, se as actualizações da aplicação estiverem ligadas nas definições do seu iPad, a aplicação será automaticamente actualizada por via aérea numa questão de...

Ver Mais

Quanto tempo posso usar o meu GS8000 sem mudar as pilhas?

O GS8000 pode conter simultaneamente um conjunto de baterias recarregáveis (8x tipo C NiMH) e um banco de energia disponível comercialmente (do tipo descrito na Carta de Compatibilidade do Banco de Energia) - ou duas do...

Ver Mais

Quando é que os dados do GS8000 estão sincronizados com a nuvem?

Se a Internet estiver disponível, os dados começam a sincronizar-se automaticamente com a nuvem. O tempo necessário para completar o processo depende da rede móvel e da quantidade de dados recolhidos, mas é geralmente...

Ver Mais

Com GS8000, posso completar o meu trabalho mais tarde no escritório, utilizando software de processamento?

Sim. Uma vez sincronizados os dados de campo com a nuvem, a ferramenta de análise avançada de dados baseada na web GPR Insights pode ser utilizada para começar a processá-los numa questão de minutos, em qualquer parte...

Ver Mais

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Transferências

Conteúdo relacionado
