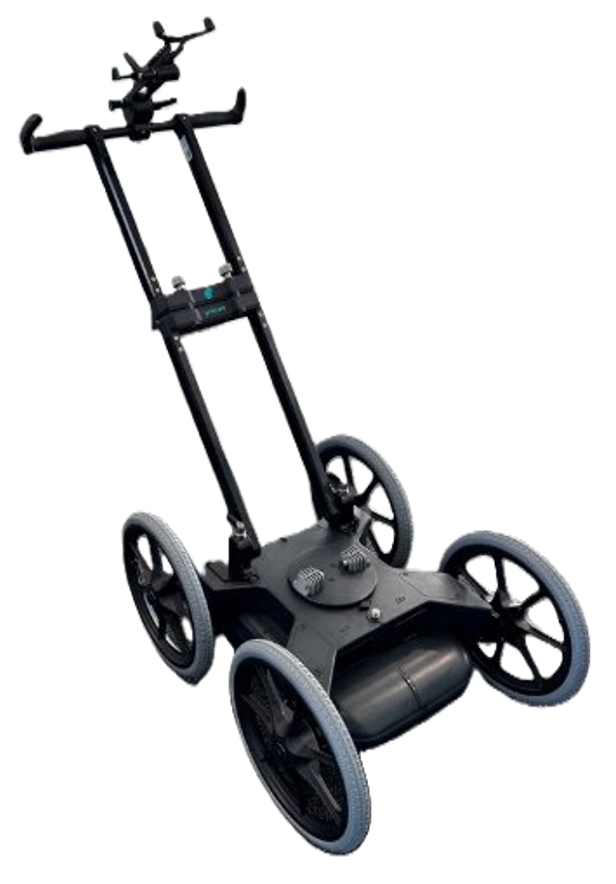

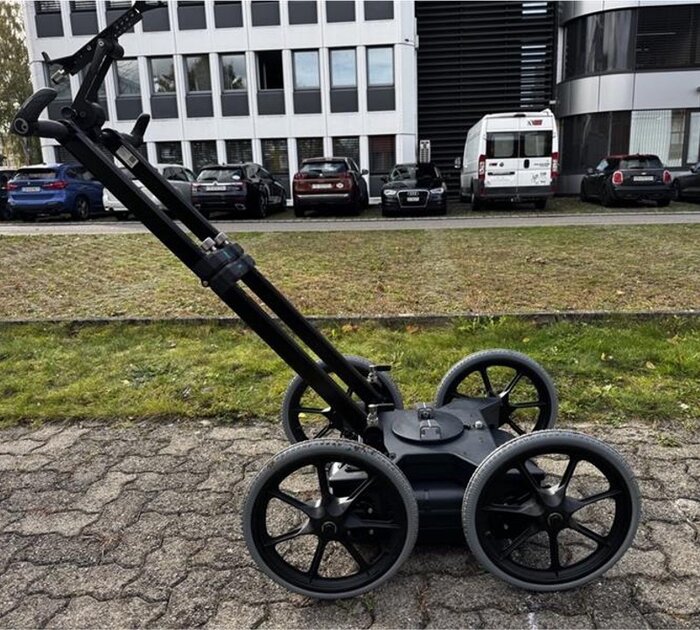

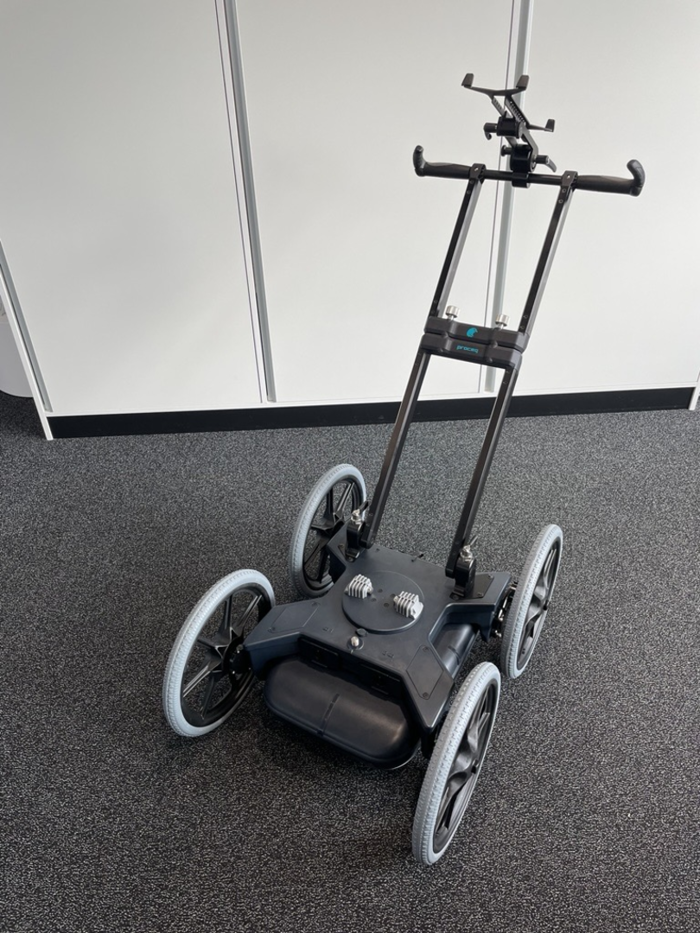

GS8000 Lite

Das GS8000 verwendet die SFCW (Stepped-Frequency Continuous Wave) GPR-Technologie, die eine breite Palette von Radarfrequenzen gleichzeitig moduliert. Daher können Sie gleichzeitig die Eindringtiefe und Leistung eines...

Das GS8000 verwendet die SFCW (Stepped-Frequency Continuous Wave) GPR-Technologie, die eine breite Palette von Radarfrequenzen gleichzeitig moduliert. Daher können Sie gleichzeitig die Eindringtiefe und Leistung eines herkömmlichen GPR-Wagens für die Ortung von Versorgungsleitungen und die ultrahohe Auflösung eines handgeführten GPR-Geräts für Beton in den ersten 1 bis 1,5 Metern erwarten, was in der Branche einzigartig ist.

Der GS8000 enthält einen GNSS-Empfänger in Vermessungsqualität, der zentimetergenaue Genauigkeit in Echtzeit liefert, wenn die Standardbedingungen erfüllt sind: Mindestens 5 Satelliten sind am Himmel sichtbar und Ihr...

Der GS8000 enthält einen GNSS-Empfänger in Vermessungsqualität, der zentimetergenaue Genauigkeit in Echtzeit liefert, wenn die Standardbedingungen erfüllt sind: Mindestens 5 Satelliten sind am Himmel sichtbar und Ihr iPad ist mit dem Internet verbunden. In Europa und den USA kann der GS8000 mit dem revolutionären SSR-Ergänzungsdienst verbunden werden und bietet eine Genauigkeit von 3-6 cm. In anderen Ländern kann eine Genauigkeit von 2-3 cm auch durch Eingabe der NTRIP-Daten eines RTK-Servers oder einer Basisstation in der Nähe erreicht werden, sofern diese verfügbar sind.

In Gebieten, in denen kein GNSS verfügbar ist, können auch terrestrische Positionierungssysteme von Drittanbietern verwendet werden. Dazu muss lediglich der Feld-Controller einer Roboter-Totalstation an den GS8000...

In Gebieten, in denen kein GNSS verfügbar ist, können auch terrestrische Positionierungssysteme von Drittanbietern verwendet werden. Dazu muss lediglich der Feld-Controller einer Roboter-Totalstation an den GS8000 angeschlossen werden, um kontinuierliche Positionen zu übertragen. Zu diesem Zweck bietet Proceq ein Kabel mit einem DB-9 (RS232)-Endstück an, an das die meisten Controller von Drittanbietern angeschlossen werden können - mit oder ohne zwischengeschaltetes serielles Kabel oder Adapter - und Pseudo-NMEA-GGA-Sätze ausgeben, die vom GS8000 verstanden werden.

Alternativ kann der GS8000 auch als herkömmliches GPR-Gerät ohne Positionierung verwendet werden.

Die revolutionäre Free Path-Datenerfassungsmethode ermöglicht es, mit dem GS8000 eine Freiformfläche zu scannen und die daraus resultierende Heatmap des Untergrunds im gewünschten Tiefenbereich in Echtzeit auf einer...

Die revolutionäre Free Path-Datenerfassungsmethode ermöglicht es, mit dem GS8000 eine Freiformfläche zu scannen und die daraus resultierende Heatmap des Untergrunds im gewünschten Tiefenbereich in Echtzeit auf einer Karte darzustellen. Dies hat eine enorme Auswirkung auf die Verringerung des Rätselraten auf der Baustelle, im Gegensatz zu der traditionellen Methode, bei der Befunde auf dem Boden mit Spray markiert werden und versucht wird, herauszufinden, wie sie zueinander ausgerichtet sind, oder zu zeitaufwändigen Rasterscans.

Mit Free Path ist es möglich, eine Versorgungslinie buchstäblich vor Ihren Augen entstehen zu sehen, während Sie sich bewegen, um beim Scannen Entscheidungen zu treffen. Darüber hinaus können alle Merkmale, die sich oberhalb der Oberfläche befinden oder mit ergänzenden Techniken gefunden wurden, auf derselben Karte digitalisiert werden, so dass Sie vor Ort einen umfassenden Überblick über das Gebiet erhalten, ohne dass Sie Daten verarbeiten und zusammenführen müssen.

Bei der Datenerfassung im Free Path-Modus können alle digitalen Befunde und Linien auf der Karte direkt an CAD- und GIS-Plattformen ausgegeben werden, die darauf angewiesen sind, dass die Daten im richtigen...

Bei der Datenerfassung im Free Path-Modus können alle digitalen Befunde und Linien auf der Karte direkt an CAD- und GIS-Plattformen ausgegeben werden, die darauf angewiesen sind, dass die Daten im richtigen Koordinatensystem georeferenziert sind. Daher ist das GS8000 mit den offiziellen EPSG-Koordinatensystemen auf regionaler und staatlicher Ebene vorinstalliert, die von den meisten gängigen GIS-Systemen verwendet werden und vom Geomatics Committee der International Association of Oil & Gas definiert wurden.

Wenn Sie das GS8000 für die Arbeit mit einem bestimmten Koordinatensystem einrichten, werden die Koordinaten jedes Scans oder digitalisierten Merkmals in dieses System transformiert und effektiv auf die verschiedenen CAD- und GIS-Ausgaben angewendet. Dadurch entfällt die Notwendigkeit, CAD-Techniker in das Zusammenführen und Transformieren von Felddaten im Büro einzubeziehen, was eine häufige Fehlerquelle und Ineffizienz darstellt.

Es sind mehrere Arten von Anmerkungen verfügbar:

• Tags, das sind kategorisierte Punkte, die auf dem Radargramm in einer bestimmten Tiefe eingegeben werden
• Interessante Punkte, d.h. kategorisierte Punkte, die am Boden...

Es sind mehrere Arten von Anmerkungen verfügbar:

• Tags, das sind kategorisierte Punkte, die auf dem Radargramm in einer bestimmten Tiefe eingegeben werden
• Interessante Punkte, d.h. kategorisierte Punkte, die am Boden vermessen werden
• Markierungen, d. h. nicht kategorisierte Punkte, die in das Radargramm eingegeben oder am Boden vermessen wurden und die Kommentare oder Sprachnotizen enthalten können
• Linienwerk, das sind kategorisierte Linien, die Tags, Points of Interest, Marker oder jeden anderen Punkt in einer bestimmten Tiefe verbinden

Alle diese Elemente können in CAD-/GIS-Formaten in den entsprechenden Layern und Positionen ausgegeben werden.

Darüber hinaus ist es möglich, Fotos hinzuzufügen, manuell auf dem Bild zu skizzieren/zeichnen oder Screenshots zu machen und diese in die Berichte zusammen mit den oben genannten Anmerkungsarten aufzunehmen.

Die 3D-Genauigkeit der Koordinaten eines Tags hängt von 3 Hauptfaktoren ab:

• Wie genau die Dielektrizitätskonstante kalibriert wurde, da diese die Übersetzung zwischen der Signalgeschwindigkeit und der von der...

Die 3D-Genauigkeit der Koordinaten eines Tags hängt von 3 Hauptfaktoren ab:

• Wie genau die Dielektrizitätskonstante kalibriert wurde, da diese die Übersetzung zwischen der Signalgeschwindigkeit und der von der Radarwelle zurückgelegten Strecke bestimmt; anders gesagt, die Korrektheit der berechneten Tiefe
• wie genau die Qualität der GNSS-Position zum Zeitpunkt der Messung war, da dies bestimmt, wie zuverlässig die berechnete 2D-Position und der Bodennullwert sind
• ob das eingestellte Koordinatensystem das erwartete ist, da dies dazu führt, dass der digitale Befund mit der vorhandenen Kartografie übereinstimmt oder nicht, unabhängig davon, wie genau er gemessen wurde.

Unter Berücksichtigung aller nicht-menschlichen Fehlerquellen kann der GS8000 unter Standardbedingungen zuverlässige 3D-Ergebnisse im Subdezimeterbereich liefern.

Ja. Die herkömmliche Ansicht der GPR-Daten, d. h. eine Vollbildansicht des B-Scans, ist jederzeit mit einem einfachen Wischen mit zwei Fingern auf dem Bildschirm verfügbar. Es ist auch möglich, den GS8000 ohne absolute...

Ja. Die herkömmliche Ansicht der GPR-Daten, d. h. eine Vollbildansicht des B-Scans, ist jederzeit mit einem einfachen Wischen mit zwei Fingern auf dem Bildschirm verfügbar. Es ist auch möglich, den GS8000 ohne absolute Positionierung zu betreiben, indem man den GNSS-Empfänger einfach nicht anschließt.

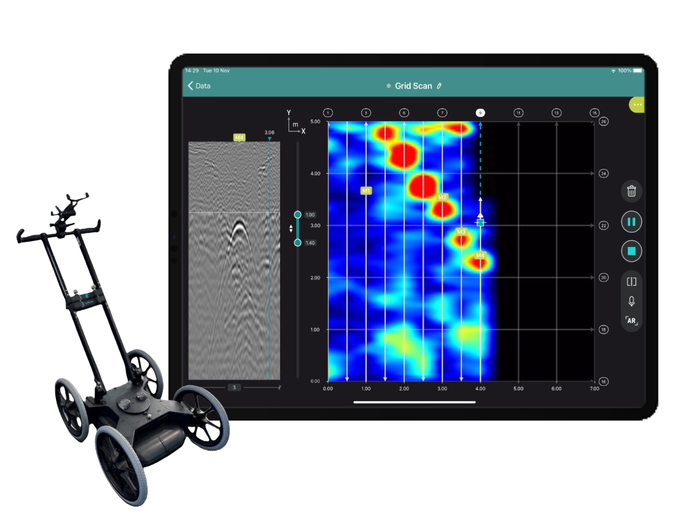

Es ist auch möglich, auf einem vordefinierten Raster zu scannen, das einer beliebigen Reihenfolge und einem beliebigen Scanmuster folgt.

Die empfohlenen Controller sind die neuesten Modelle des iPad Pro WiFi + Cellular (mit M1-Prozessor), um die beste Konnektivität und Verarbeitungsleistung auf dem Markt zu gewährleisten, die für die einfache...

Die empfohlenen Controller sind die neuesten Modelle des iPad Pro WiFi + Cellular (mit M1-Prozessor), um die beste Konnektivität und Verarbeitungsleistung auf dem Markt zu gewährleisten, die für die einfache Übertragung großer Datenmengen entscheidend ist. Mit der mitgelieferten Tablet-Halterung kann das iPad Pro in jeder Größe am GS8000-Griff befestigt werden. Eine Schutzhülle wird empfohlen. Bei extremen Temperaturen ist eine kompatible Kühltasche, wie z. B. x-Naut, die beste Wahl.

Die neueste Version der App funktioniert mit der aktuellen Haupt-iOS-Version auf dem Markt sowie mit den beiden vorherigen Versionen. Es ist nicht erforderlich, ein bestimmtes iPad mit dem GS8000 zu koppeln: Jedes iPad kann die App ausführen und Ihr GS8000 steuern, solange es einen gültigen Abonnementvertrag hat.

Die GPR Subsurface App ist immer auf dem neuesten Stand, und wenn in den iPad-Einstellungen App-Updates aktiviert sind, wird die App automatisch in Sekundenschnelle aktualisiert, sobald eine neue Version im App Store...

Die GPR Subsurface App ist immer auf dem neuesten Stand, und wenn in den iPad-Einstellungen App-Updates aktiviert sind, wird die App automatisch in Sekundenschnelle aktualisiert, sobald eine neue Version im App Store verfügbar ist.

Das GS8000 kann gleichzeitig einen Satz wiederaufladbarer Batterien (8x C-Type NiMH) und eine handelsübliche Powerbank (des in der Powerbank-Kompatibilitätstabelle beschriebenen Typs) aufnehmen - oder zwei des gleichen...

Das GS8000 kann gleichzeitig einen Satz wiederaufladbarer Batterien (8x C-Type NiMH) und eine handelsübliche Powerbank (des in der Powerbank-Kompatibilitätstabelle beschriebenen Typs) aufnehmen - oder zwei des gleichen Typs. Die Akkus sind im laufenden Betrieb austauschbar und ermöglichen daher problemlos einen ganzen Tag ununterbrochenen Betrieb.

Wenn Internet verfügbar ist, werden die Daten automatisch mit der Cloud synchronisiert. Die für den Prozess benötigte Zeit hängt vom Mobilfunknetz und der Menge der erfassten Daten ab, ist aber im Allgemeinen sehr...

Wenn Internet verfügbar ist, werden die Daten automatisch mit der Cloud synchronisiert. Die für den Prozess benötigte Zeit hängt vom Mobilfunknetz und der Menge der erfassten Daten ab, ist aber im Allgemeinen sehr schnell. Sobald die Daten synchronisiert sind, können die Felddaten, Berichte und CAD/GIS-Ergebnisse über Chat, E-Mail usw. mit anderen geteilt oder über das Internet abgerufen werden - überall und zu jeder Zeit.

Die GS-App enthält eine Einstellung zum Speichern mobiler Daten, mit der die automatische Synchronisierung bei der Verwendung von Mobilfunknetzen verhindert werden kann. In diesem Fall erfolgt die Synchronisierung, sobald das iPad eine Verbindung zu einem WiFi-Netzwerk herstellt.

Ja. Sobald die Felddaten mit der Cloud synchronisiert sind, können sie mit dem webbasierten, fortschrittlichen Datenanalysetool GPR Insights innerhalb weniger Minuten verarbeitet werden - überall auf der Welt.

Darüber...

Ja. Sobald die Felddaten mit der Cloud synchronisiert sind, können sie mit dem webbasierten, fortschrittlichen Datenanalysetool GPR Insights innerhalb weniger Minuten verarbeitet werden - überall auf der Welt.

Darüber hinaus können die GS8000-Felddaten auch im GPR-Standardformat SEG-Y ausgegeben werden, das mit mehreren Softwarelösungen zur Verarbeitung kompatibel ist, wie z. B. der beliebten GPR-Slice-Suite.
