Duas aplicações, uma solução.
Aplicações:

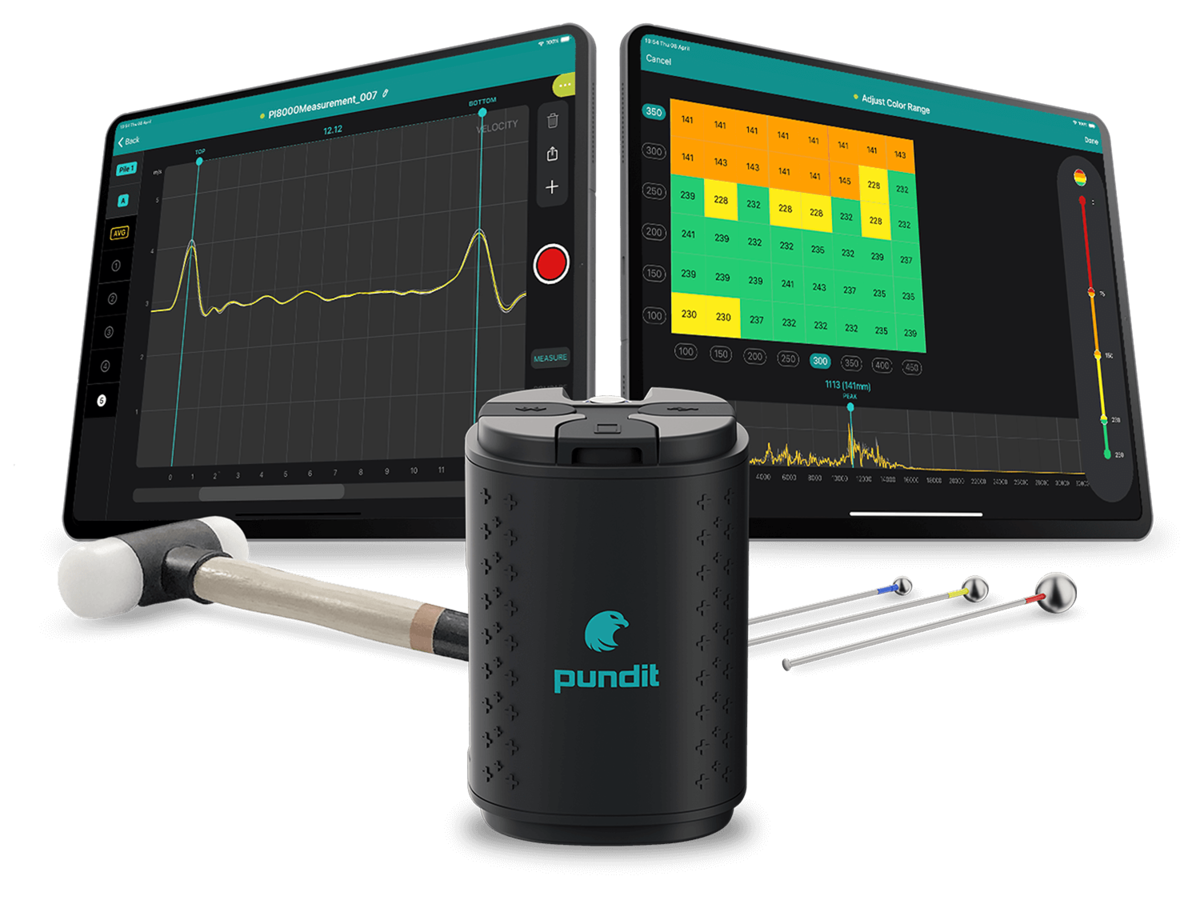

Sonda 2 em 1 para teste de estacas e placas de betão / Avaliação rápida das pilhas de betão / Avaliação do comprimento das estacas / Mapeamento da espessura da placa de betão / Detecção de defeitos internos tais como vazios ou delaminações / Inspecção de bens (edifícios, pontes, estacas)

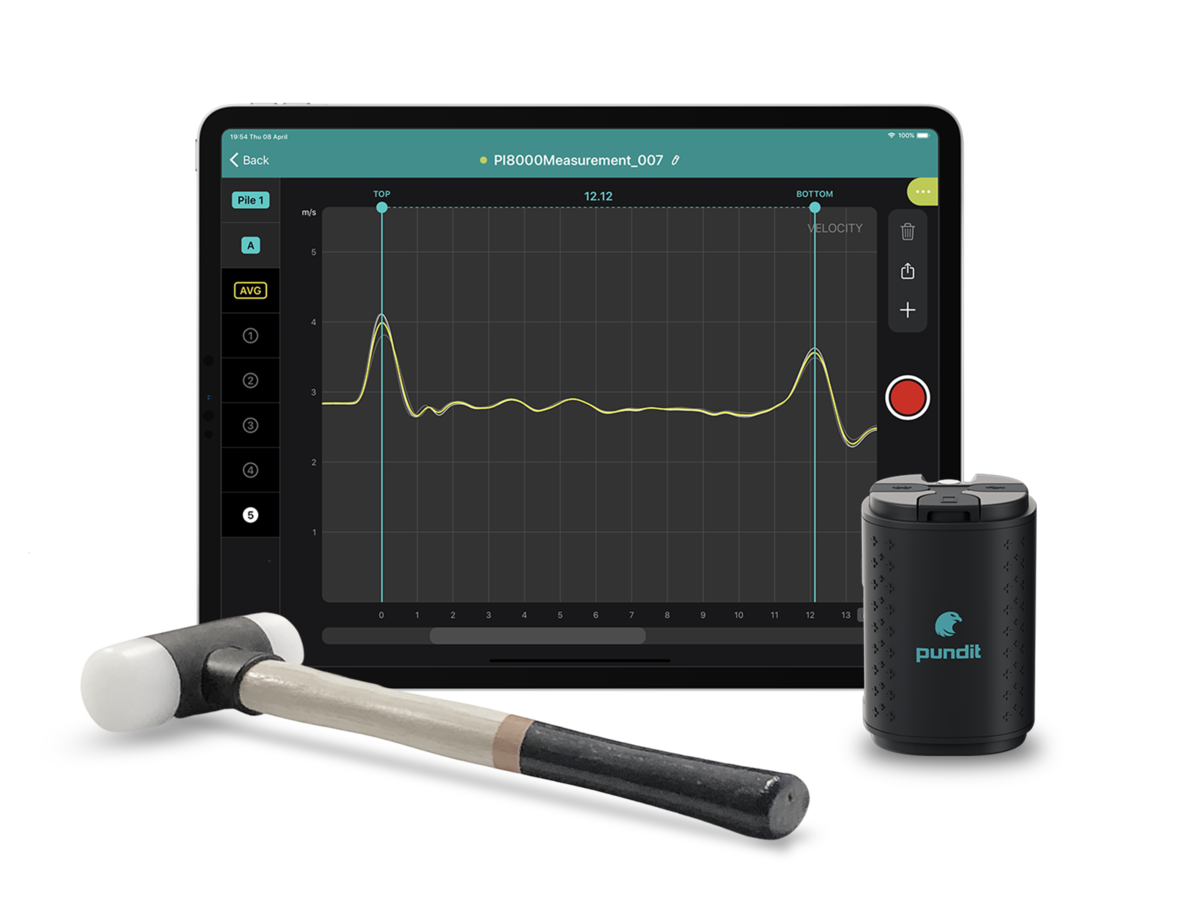

Verificar rapidamente a qualidade das pilhas instaladas utilizando tecnologia de baixa tensão. Verificar o comprimento da pilha e identificar quaisquer defeitos importantes para posterior investigação o mais cedo possível, a fim de evitar reparações dispendiosas numa data posterior.

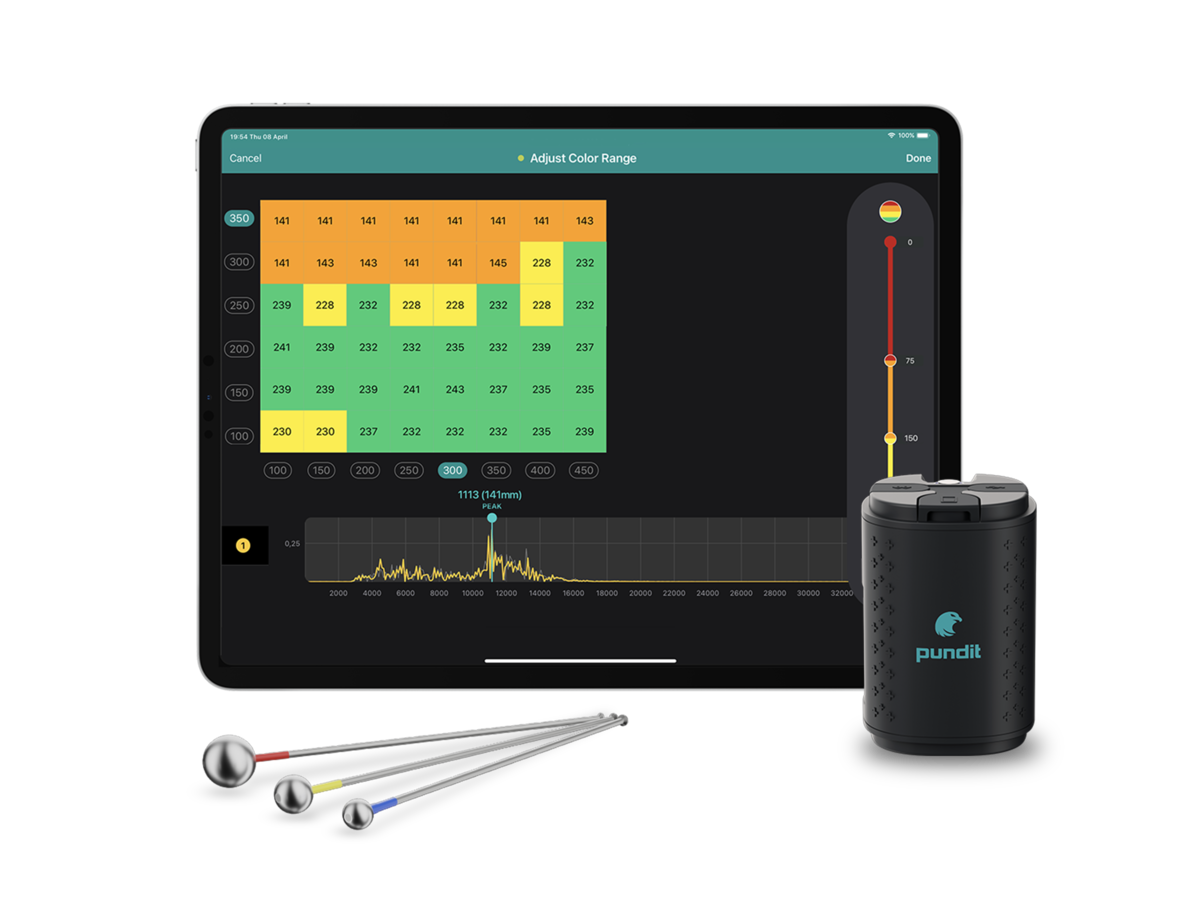

Realizar uma revisão rápida dos seus bens utilizando tecnologia de eco de impacto. Verificar a espessura de uma parede ou laje de betão e detectar defeitos internos tais como vazios ou delaminações.
Esta aplicação inteligente e rica em funcionalidades fica cada vez melhor com o tempo, e como está disponível com assinatura, tem sempre acesso a inovação contínua e a actualizações por via aérea. Mais de 10.000 utilizadores têm confiado em nós. Veja a evolução do software até agora...
Principais novos recursos introduzidos com a atualização gratuita:
… e muito mais.
Serviço de software contínuo, manutenção e correção de bugs. Atualizações de compatibilidade para oferecer suporte total aos iPads de última geração e à versão mais recente do iOS para aumentar sua produtividade.
Novas capacidades de topo introduzidas com a nova actualização:
... e muito mais.
Serviço contínuo de software, manutenção e correcção de bugs. Actualizações de compatibilidade para suportar totalmente a última geração de iPads e a última versão do iOS para aumentar a sua produtividade.
1. Recomendação: os modelos mais novos aumentam o desempenho, o número de sensores e as capacidades opcionais. 2, 3. Dependendo do modelo do iPad
Massa de acoplamento para teste de integridade da pilha 1 kg (34900011) Acessório de medição
Acessório de medição do impactador de 7,5 mm de diâmetro (34900013)
medição do impactador de 10 mm de diâmetro (34900014)
Acessório de medição do impactador de 15 mm de diâmetro (34900015)
Kit de arnês de peito para o funcionamento sem mãos de todos os instrumentos baseados em aplicações para iPad: GP8000, GP8100, GP8800, PD8050, PM8000, PI8000
Também pode ser usado como suporte para iPad
Totalmente ajustável para acomodar qualquer tamanho de iPad até 12,9".
Padrões
Directrizes
A profundidade máxima que pode ser testada utilizando o Ensaio de Integridade de Estacas depende de muitos factores e está normalmente associada ao rácio de esbelteza L/D.
O rácio de esbelteza L/D preferido para a...
O rácio de esbelteza L/D preferido para a integridade das estacas é de cerca de 30, mas em alguns casos este rácio pode exceder 30 (solos duros), chegando mesmo a 60 (solos muito moles).
No entanto, este rácio pode ser por vezes inferior e por vezes superior a 30, uma vez que a verificação da integridade da estaca depende muito de vários factores:
Além disso, o tipo e o tamanho do martelo a ser utilizado é importante. Para estacas muito longas, recomendamos a utilização de um martelo maior do que o que oferecemos no nosso kit.
A exatidão do comprimento medido com um dispositivo de Teste de Integridade de Estacas (PIT) depende da velocidade de onda selecionada para o tipo específico de estaca a ser testada, que representa a velocidade a que as...
A exatidão do comprimento medido com um dispositivo de Teste de Integridade de Estacas (PIT) depende da velocidade de onda selecionada para o tipo específico de estaca a ser testada, que representa a velocidade a que as ondas de tensão atravessam a estaca. Estacas diferentes têm velocidades de onda diferentes, e a precisão pode ser afetada por vários factores, como as condições do solo. Assim, é crucial utilizar uma velocidade de onda adequada e ter em conta as incertezas na medição. A precisão da medição pode ser melhorada através da realização de vários testes em diferentes locais ao longo da estaca e da utilização de técnicas avançadas de processamento de sinais para analisar os dados.
Um engenheiro pode determinar a velocidade da onda com uma precisão de 10% com base na resistência do betão e, se uma estaca com um comprimento conhecido tiver uma reflexão clara a partir da ponta, a velocidade da onda pode ser calculada com precisão e utilizada nas restantes estacas.
Se o sinal de reflexão do dedo do pé for claramente visível, a leitura deve corresponder ao comprimento real da estaca. Para esse efeito, é necessária a calibração da velocidade da onda / velocidade. A velocidade...
Se o sinal de reflexão do dedo do pé for claramente visível, a leitura deve corresponder ao comprimento real da estaca. Para esse efeito, é necessária a calibração da velocidade da onda / velocidade. A velocidade será então alterada para que o comprimento medido corresponda ao comprimento esperado da estaca.
Não se recomenda o ensaio de estacas com tabuleiros ou capas de estacas existentes com o Método de Integridade de Estacas. As expectativas devem ser sempre reduzidas,...
Não se recomenda o ensaio de estacas com tabuleiros ou capas de estacas existentes com o Método de Integridade de Estacas. As expectativas devem ser sempre reduzidas, uma vez que, na maioria dos casos, os resultados não serão exactos.
Para fazer este tipo de ensaio em estacas de betão com um tabuleiro/tampa de estaca é o seguinte:
No entanto, o melhor método para verificar fundações profundas depois de a superestrutura ter sido construída é o Método Sísmico Paralelo.
Em todos os casos, é necessário calibrar a velocidade da onda. Se não souber o comprimento esperado, pode sempre jogar com uma velocidade de onda aproximada de 3.500m/s a 4.500m/s.
Para este tipo de casos,...
Para este tipo de casos, utilizar-se-á um valor aproximado da velocidade da onda. Será fácil encontrar defeitos utilizando o modo de comparação e comparando os gráficos de diferentes estacas. No entanto, a localização do defeito, e o comprimento total da estaca, será sempre um valor aproximado da realidade.
Por outro lado, a velocidade da onda pode ser calibrada utilizando outros aparelhos, como o pundit 200, que utiliza a medição da velocidade da onda em secção transversal.
A espessura máxima que pode ser testada utilizando o Impact Echo depende de muitos factores, mas está normalmente relacionada com a qualidade do betão e o pêndulo selecionado.
Normalmente, a parede traseira é...
Normalmente, a parede traseira é claramente visível em estruturas de até 60 cm, mas em alguns casos, podemos estender este valor até 80 cm. Note que o Impact Echo destina-se a estruturas tipo placa (comprimento mínimo > 6 * espessura): paredes, lajes, etc. E nem sempre fornece resultados legíveis para elementos delgados, como colunas ou vigas.
Isso depende do tamanho do elemento a ser testado. Quanto maior for o pêndulo, mais baixa é a frequência que cria. As ondas de baixa frequência são capazes de viajar mais longe, mas a sua resolução é mais fraca,...
Isso depende do tamanho do elemento a ser testado. Quanto maior for o pêndulo, mais baixa é a frequência que cria. As ondas de baixa frequência são capazes de viajar mais longe, mas a sua resolução é mais fraca, pelo que não são tão boas para identificar pequenos defeitos. Por outro lado, quanto mais pequeno for o pêndulo, maior é a frequência que cria. As ondas de alta frequência não viajam em profundidade, mas têm uma resolução muito melhor, o que é útil para detetar pequenos defeitos.
Se quiser encontrar a parede traseira de um elemento espesso, deve utilizar o martelo vermelho. Se quiser identificar pequenos defeitos em áreas superficiais, deve utilizar o pêndulo azul.
Não é necessária a recalibração do aparelho. A ASTM não especifica um período para a recalibração do PIT ou do IE. As calibrações dos sensores não são relevantes, a menos que sejam medidas tanto a força como...
Não é necessária a recalibração do aparelho. A ASTM não especifica um período para a recalibração do PIT ou do IE. As calibrações dos sensores não são relevantes, a menos que sejam medidas tanto a força como a aceleração, o que não é o caso.
Apenas é necessária a calibração da velocidade da onda sempre que se inicia a inspeção de uma nova estrutura.
Com uma quantidade normal de reforço, não deve haver qualquer problema, uma vez que a reflexão do sinal do ar e dos vazios é muito maior do que a reflexão do reforço.
Efetuar o maior número possível de impactos por ponto.
Tente ter cuidado durante o teste: a limpeza da superfície é muito importante, o acoplamento do sinal é um aspeto fundamental, aplicando uma pressão constante...
Tente ter cuidado durante o teste: a limpeza da superfície é muito importante, o acoplamento do sinal é um aspeto fundamental, aplicando uma pressão constante no sensor, aplicando uma força constante no martelo, alinhando verticalmente o sensor na superfície de betão, etc.
Em seguida, tente calibrar a velocidade da onda e reveja se está a obter um bom sinal. Se não for esse o caso, procure outro ponto alternativo na mesma estaca / parede e repita o teste até obter um bom sinal.
Se o sinal for claro, o processamento dos dados será muito fácil, uma vez que pode sempre utilizar os filtros passa-alto e passa-baixo para eliminar o ruído do sinal e também a compensação do ganho de tempo para aumentar a amplitude do sinal.
Os filtros passa-alto e passa-baixo são uma característica muito útil para eliminar o ruído do sinal e permitir ao utilizador compreender melhor o sinal.
