Radar di penetrazione del suolo Proceq

GP8100

Array GPR in calcestruzzo portatile altamente produttivo, che consente il rilevamento rapido degli oggetti e una raccolta dati di qualità superiore
  • Ampia larghezza di scansione, elevata velocità di scansione e profondità di penetrazione migliore della categoria.
  • Rilevamento rapido di oggetti di qualsiasi dimensione con la modalità di scansione superline
  • Raccolta di dati GPR densi e accurati in una sola scansione superlinea

Applicazioni:

Ispezione concreta di grandi aree in tutti gli edifici o impalcati di ponti / Rilevamento di oggetti e prevenzione dei danni prima di forare, carotare o tagliare nel calcestruzzo / Raccolta dati GPR per la valutazione strutturale concreta e dati di post-elaborazione

Videothumbnail GP8100
Rivoluzionario array GPR portatile per calcestruzzo con una chiarezza dei dati mai vista prima
/Media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Productivity-10.svg
Produttività
Aumenta l'efficienza della scansione con 25 cm di larghezza di scansione effettiva e 80 cm di profondità di penetrazione, una scansione è equivalente a 6 scansioni di linee classiche
/Media/Brand/New%20Web%20Icons/Web%20Icons_Visualization.svg
Visualizzazione
Rilevare oggetti di tutte le dimensioni e marcare su superfici in calcestruzzo non è mai stata così facile e veloce con la modalità di scansione superline
/Media/Brand/New%20Web%20Icons/Web%20Icons_Density.svg
Densità
L'elevata velocità di scansione di 1'200 scansioni/s permette una raccolta di dati GPR molto densa in una sola scansione superlinea, che può essere visualizzata in 6 scansioni di linee classiche
App Proceq GPR
La prossima fase dell'evoluzione
  • Aggiornamenti gratuiti & rilascia
  • Sviluppo incentrato sul cliente
  • Funzionalità senza precedenti per ottimizzare il flusso di lavoro

Guarda nel concreto in modo profondo e chiaro, rileva gli oggetti senza sforzo e in modo affidabile, collabora ovunque e in qualsiasi momento. Questa app intelligente e ricca di funzionalità avanza costantemente davanti alle altre. E poiché è disponibile su abbonamento, hai accesso immediato all'innovazione continua e agli aggiornamenti via etere mentre evolviamo.

Finora oltre 4000 utenti si sono affidati a noi, sfruttando le nuove funzionalità con ogni versione. Guarda l'evoluzione finora dalla primissima versione 1 dell'app, fino all'ultima versione.

  • Aggiornamenti gratuiti & rilascia
  • Sviluppo incentrato sul cliente
  • Funzionalità senza precedenti per ottimizzare il flusso di lavoro

Guarda nel concreto in modo profondo e chiaro, rileva gli oggetti senza sforzo e in modo affidabile, collabora ovunque e in qualsiasi momento. Questa app intelligente e ricca di funzionalità avanza costantemente davanti alle altre. E poiché è disponibile su abbonamento, hai accesso immediato all'innovazione continua e agli aggiornamenti via etere mentre evolviamo.

Finora oltre 4000 utenti si sono affidati a noi, sfruttando le nuove funzionalità con ogni versione. Guarda l'evoluzione finora dalla primissima versione 1 dell'app, fino all'ultima versione.

App Proceq GPR
Versione dell'app 1

Funzionalità principali introdotte con la versione 1 dell'app:

  • Il primo SFCW GPR portatile e wireless al mondo
  • Vista non migrata che consente di vedere le iperboli
  • Vista migrata che consente di vedere gli oggetti
  • Algoritmo di linearizzazione migliorato che aumenta la precisione della profondità
  • Il primo archivio cloud al mondo per misurazioni GPR
  • Condivisione dei dati nel cloud per una collaborazione notevolmente migliorata
  • Supporto cloud che consente il controllo della qualità e aggiorna le informazioni
  • Esportazione di file SEG-Y per la post-elaborazione dei dati
  • diretto del guadagno per affinare le visualizzazioni
  • diretto della costante dielettrica per affinare le visualizzazioni

… e molto altro ancora.

Servizio software continuo, manutenzione e correzione di bug. Aggiornamenti di compatibilità per supportare completamente gli iPad di ultima generazione e l'ultima versione di iOS per migliorare la tua produttività.

Funzionalità principali introdotte con la versione 1 dell'app:

  • Il primo SFCW GPR portatile e wireless al mondo
  • Vista non migrata che consente di vedere le iperboli
  • Vista migrata che consente di vedere gli oggetti
  • Algoritmo di linearizzazione migliorato che aumenta la precisione della profondità
  • Il primo archivio cloud al mondo per misurazioni GPR
  • Condivisione dei dati nel cloud per una collaborazione notevolmente migliorata
  • Supporto cloud che consente il controllo della qualità e aggiorna le informazioni
  • Esportazione di file SEG-Y per la post-elaborazione dei dati
  • diretto del guadagno per affinare le visualizzazioni
  • diretto della costante dielettrica per affinare le visualizzazioni

… e molto altro ancora.

Servizio software continuo, manutenzione e correzione di bug. Aggiornamenti di compatibilità per supportare completamente gli iPad di ultima generazione e l'ultima versione di iOS per migliorare la tua produttività.

App Proceq GPR
Versione dell'app 2

principali nuove funzionalità introdotte con l'aggiornamento gratuito:

  • Kit di rilevamento live-wire (EM) sbloccato
  • Mostra intere scansioni lunghe contemporaneamente con ridimensionamento orizzontale a piacimento
  • Curva di inviluppo A-scan
  • Qualità dell'immagine B-scan migliorata
  • Elimina le linee misurate in ordine inverso durante una scansione dell'area
  • Supporto per le lingue tedesco, giapponese, cinese e coreano
  • Stima la costante dielettrica usando l'adattamento dell'iperbole
  • Condividi più misurazioni con un singolo URL
  • Orientati nella vista 3D con gli assi (e tocca due volte i piani)
  • Regola il guadagno su un intervallo di profondità utilizzando lo strumento di messa a fuoco e il guadagno automatico

… e molto altro

Servizio software continuo, manutenzione e correzione di bug. Aggiornamenti di compatibilità per supportare completamente gli iPad di ultima generazione e l'ultima versione di iOS per migliorare la tua produttività.

principali nuove funzionalità introdotte con l'aggiornamento gratuito:

  • Kit di rilevamento live-wire (EM) sbloccato
  • Mostra intere scansioni lunghe contemporaneamente con ridimensionamento orizzontale a piacimento
  • Curva di inviluppo A-scan
  • Qualità dell'immagine B-scan migliorata
  • Elimina le linee misurate in ordine inverso durante una scansione dell'area
  • Supporto per le lingue tedesco, giapponese, cinese e coreano
  • Stima la costante dielettrica usando l'adattamento dell'iperbole
  • Condividi più misurazioni con un singolo URL
  • Orientati nella vista 3D con gli assi (e tocca due volte i piani)
  • Regola il guadagno su un intervallo di profondità utilizzando lo strumento di messa a fuoco e il guadagno automatico

… e molto altro

Servizio software continuo, manutenzione e correzione di bug. Aggiornamenti di compatibilità per supportare completamente gli iPad di ultima generazione e l'ultima versione di iOS per migliorare la tua produttività.

App Proceq GPR
Versione dell'app 3

principali nuove funzionalità introdotte con l'aggiornamento gratuito:

  • Realtà Aumentata: sovrapponi il Time-Slice all'area scansionata
  • Realtà Aumentata: sovrapponi la vista 3D nel volume sotto la scansione
  • Nuovo overlay Live Wire ad alta risoluzione
  • Esporta fino a 30 file alla volta in formato SEGY o condivisi tramite URL
  • Nuovi tag e geolocalizzazione nel Logbook
  • Istantanee ad alta risoluzione per la chiarezza dei dati
  • Nuova mappatura dei colori della vista non migrata
  • Collaborazione in tempo reale con iPad abilitato per LTE
  • Cursore della sezione di profondità per la vista 3D
  • Zoom e ridimensionamento uniformi degli assi

… e molto altro

Servizio software continuo, manutenzione e correzione di bug. Aggiornamenti di compatibilità per supportare completamente gli iPad di ultima generazione e l'ultima versione di iOS per migliorare la tua produttività.

principali nuove funzionalità introdotte con l'aggiornamento gratuito:

  • Realtà Aumentata: sovrapponi il Time-Slice all'area scansionata
  • Realtà Aumentata: sovrapponi la vista 3D nel volume sotto la scansione
  • Nuovo overlay Live Wire ad alta risoluzione
  • Esporta fino a 30 file alla volta in formato SEGY o condivisi tramite URL
  • Nuovi tag e geolocalizzazione nel Logbook
  • Istantanee ad alta risoluzione per la chiarezza dei dati
  • Nuova mappatura dei colori della vista non migrata
  • Collaborazione in tempo reale con iPad abilitato per LTE
  • Cursore della sezione di profondità per la vista 3D
  • Zoom e ridimensionamento uniformi degli assi

… e molto altro

Servizio software continuo, manutenzione e correzione di bug. Aggiornamenti di compatibilità per supportare completamente gli iPad di ultima generazione e l'ultima versione di iOS per migliorare la tua produttività.

App Proceq GPR
Versione dell'app 4

principali nuove funzionalità introdotte con l'aggiornamento gratuito:

  • Arricchisci i tuoi dati con annotazioni scritte a mano
  • Lavora in aree Wi-Fi limitate utilizzando una connessione via cavo (GP8800)
  • Pulsanti personalizzabili dall'utente sui sensori per un   flusso di lavoro
  • dinamico della precisione millimetrica per la marcatura fisica sul calcestruzzo
  • Segmenta la tua vista 3D all'interno del colore con True ColorDepth
  • Espandi la tua area di scansione con la griglia flessibile e fino a 16 m2
  • Misurazioni sbloccate in spazi ristretti e congestionati   (GP8800)
  • Esporta logbook, istantanee e metadati in HTML per i tuoi rapporti
  • Aggiunti nuovi filtri intelligenti per la rimozione dello sfondo

… e molto altro

Servizio software continuo, manutenzione e correzione di bug. Aggiornamenti di compatibilità per supportare completamente gli iPad di ultima generazione e l'ultima versione di iOS per migliorare la tua produttività.

principali nuove funzionalità introdotte con l'aggiornamento gratuito:

  • Arricchisci i tuoi dati con annotazioni scritte a mano
  • Lavora in aree Wi-Fi limitate utilizzando una connessione via cavo (GP8800)
  • Pulsanti personalizzabili dall'utente sui sensori per un   flusso di lavoro
  • dinamico della precisione millimetrica per la marcatura fisica sul calcestruzzo
  • Segmenta la tua vista 3D all'interno del colore con True ColorDepth
  • Espandi la tua area di scansione con la griglia flessibile e fino a 16 m2
  • Misurazioni sbloccate in spazi ristretti e congestionati   (GP8800)
  • Esporta logbook, istantanee e metadati in HTML per i tuoi rapporti
  • Aggiunti nuovi filtri intelligenti per la rimozione dello sfondo

… e molto altro

Servizio software continuo, manutenzione e correzione di bug. Aggiornamenti di compatibilità per supportare completamente gli iPad di ultima generazione e l'ultima versione di iOS per migliorare la tua produttività.

App Proceq GPR
Versione dell'app 5

principali nuove funzionalità introdotte con l'aggiornamento gratuito:

  • Interazione con WORKSPACE, per la collaborazione e la post-analisi di tutti i tuoi dati GPR
  • Compatibilità con il sensore GP8100 per ottenere guadagni di produttività non raggiunti
  • visualizzazione della scansione Superline mostra istantaneamente gli oggetti rilevati con una chiarezza mai vista
  • Vista divisa che combina la vista di scansione superline e la visualizzazione di una qualsiasi delle 6 scansioni di linea classiche
  • Griglia flessibile per la scansione di aree fino a 100 m2, raggiungendo una capacità di tomografia gigantesca
  • Interrompi/riprendi la scansione dell'area, offrendoti flessibilità e libertà nel flusso di lavoro
  • Funzione di ricerca/filtro, che facilita la disposizione, la classificazione e la ricerca dei file di misura
  • dominio della frequenza sostituisce   dominio temporale per   trasferimento dati tra sensore e software

principali nuove funzionalità introdotte con l'aggiornamento gratuito:

  • Interazione con WORKSPACE, per la collaborazione e la post-analisi di tutti i tuoi dati GPR
  • Compatibilità con il sensore GP8100 per ottenere guadagni di produttività non raggiunti
  • visualizzazione della scansione Superline mostra istantaneamente gli oggetti rilevati con una chiarezza mai vista
  • Vista divisa che combina la vista di scansione superline e la visualizzazione di una qualsiasi delle 6 scansioni di linea classiche
  • Griglia flessibile per la scansione di aree fino a 100 m2, raggiungendo una capacità di tomografia gigantesca
  • Interrompi/riprendi la scansione dell'area, offrendoti flessibilità e libertà nel flusso di lavoro
  • Funzione di ricerca/filtro, che facilita la disposizione, la classificazione e la ricerca dei file di misura
  • dominio della frequenza sostituisce   dominio temporale per   trasferimento dati tra sensore e software

Swiss Made
Software for App Proceq GPR
Software / App spazio di lavoro
Specifiche tecniche
Modalità di misurazione
Superline Scan (1000 m / 3281 piedi)
Area Scan (con griglia flessibile fino a 100 m2 / 1076 piedi2)

Modalità revisione
Superline scan¹
A-scan (incl. Inviluppo)
Vista migrata
Vista non migrata
Vista Split view¹
Time-Slice vista² base
Vista 3D
AR

Visualizzazione avanzata
Time-Slice vista Pro
Vista 3D
Realtà Aumentata (AR)

Reporting
Integrazione Workspace
Registro automatico
Esportazione SEG-Y
Generazione di report istantanei
Condividi tramite URL

Formati di esportazione
JPG
PNG
CSV
SEGY
HTML

Specifiche unità display*:
Apple® iPad più recente consigliato
(iPad con iOS 11.0 e versioni successive)
Dimensioni dello schermo: da 7,9" a 12,9"
Risoluzione: fino a 2732 x 2048
Memoria: fino a 2 TB
Peso: fino a 301 g / 10,6 once
Fotocamera: fino a 12 MP Wide e 10 MP Ultra Wide
Opzionale: USB-C, 5G, Face ID

Sensori unità display*:
Scanner LiDAR (opzionale)
tre assi
Accelerometro
Sensore di luce ambientale
Barometro
GPS/GNSS integrato

1. Solo GP8100; 2. GP8000 & Solo GP8100
*   A seconda del modello di iPad

GP8100 Specifiche tecniche
Sensore
Specifiche tecniche
Tecnologia radar
Stepped-frequency continuous-wave (SFCW) GPR

Gamma di frequenza modulata
400 - 4000 MHz

Profondità di penetrazione
80 cm / 31.5 in

Batteria
Flight-safe, pacchetto rimovibile, 8x AA (NiMH)

Dimensioni
41.5 x 22.5 x 13.2 cm
16.3 x 8.9 x 5.2 in

Peso
3.0 kg / 6.6 lbs (escluse le batterie)

Altezza da terra
0.8 cm / 0.32 in

Antenne
6

Distanza dell'antenna dal bordo
8.3 cm / 3.27 in

Caratteristiche speciali
Trazione integrale con ruote ad alta trazione e guida laser
Tethering USB-C con power bank

Classificazione IP
IP54

Connessioni
Wi-Fi (802.11n) all'unità di visualizzazione
USB-C per aree Wi-Fi limitate

Autonomia
3h (fino a 8 ore con power bank di serie da 10'000 mAh, non incluso)

Innovation Award
Altri clienti hanno anche acquistato:
Accessori
79330230

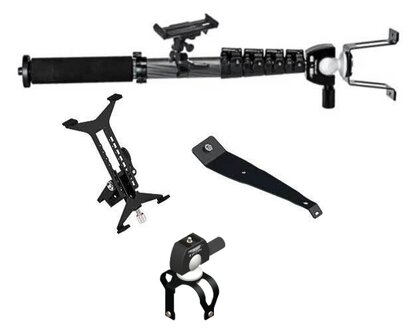

Supporto per tablet dispositivo
Supporto per tablet dispositivo
Supporto per tablet dispositivo
Supporto tablet dispositivo (79330230)
39340200
Asta telescopica con porta tablet
Asta telescopica con porta tablet
Asta telescopica con porta tablet
Asta telescopica con porta tablet (39340200)
FAQ

Che cos'è il GPR?
GPR è un dispositivo compatto che scansiona il sottosuolo in modo non distruttivo. Può penetrare la superficie da pochi cm fino a decine o centinaia di metri, in base alle condizioni del suolo e alle caratteristiche... Vedere di più

Quali sono i tipi di NDT?
Molti diversi metodi NDT sono disponibili nell'industria, ognuno dei quali ha i suoi vantaggi e le sue limitazioni, ma sei di essi sono utilizzati più frequentemente: test ultrasonici (UT), test radiografici (RT), test... Vedere di più

Che cos'è il formato SEGY?
Il formato file SEGY (a volte SEG Y) è uno standard di dati comunemente usato per lo scambio di dati geofisici. Viene utilizzato principalmente per i dati sismici, ma anche per il salvataggio dei dati grezzi GPR. I... Vedere di più

Che cos'è il tempo di acquisizione?
tempo in GPR ha diversi significati: Time Window = il tempo massimo di registrazione mostrato sui dati. Questo può essere usato per calcolare la profondità. Tempo di acquisizione = quanto tempo ci vuole per completare... Vedere di più

Che cos'è l'onda continua a frequenza graduale?
A differenza della trasmissione Pulsed-GPR di un segnale centrato su una frequenza, con conseguente compromesso tra risoluzione e profondità per l'ispezione, l'onda continua a frequenza graduale (SFCW) ha il vantaggio di... Vedere di più

Che cosa significa GPR?
GPR è l'acronimo di G round P enetrating R adar, noto anche come Georadar, Ground Penetration Radar o Ground Probing Radar.

Come funziona il GPR?
GPR emette onde elettromagnetiche (EM) nel sottosuolo e calcola il tempo necessario a queste onde per viaggiare attraverso i vari materiali del sottosuolo e tornare al ricevitore GPR. Questo tempo di percorrenza... Vedere di più

Quali applicazioni copre GPR?
GPR è uno strumento molto utile in una varietà di applicazioni. Gli usi più comuni del GPR sono i test non distruttivi e la mappatura di oggetti all'interno del calcestruzzo, come armature, tubi, condotti e cavi. Altre... Vedere di più

Il mio GPR funzionerà come unità autonoma o può anche integrare altri metodi?
Entrambi. GPR può essere utilizzato come unità autonoma se lavori su applicazioni specifiche e sei soddisfatto di un insieme limitato di feedback e informazioni. Tuttavia, non è uno strumento per tutti i lavori che... Vedere di più

profondità può penetrare il GPR nel calcestruzzo?
Dipende da quanto è giovane il calcestruzzo; il calcestruzzo giovane non è ben stagionato, ha più acqua e quindi il radar non penetra così in profondità. Il calcestruzzo più vecchio è solitamente più secco e... Vedere di più

Qual è il formato dati più utilizzato per GPR?
In genere, GPR esporta i dati nel formato SEG-Y. Questo può essere facilmente convertito in altri formati come .xls, .dxf o .kml se necessario per un'ulteriore visualizzazione dei dati.

Screening Eagle è certificato GPR?
Sì. Le nostre apparecchiature sono conformi alle normative CE, IC, FCC, ETSI-EN RSS-220 e RoHS.

Devo calibrare la mia GP8x00?
No. Il GPR si autocalibra ogni volta che lo accendi. Non è necessario rispedire l'unità a un centro di riparazione/calibrazione.

GP8x00 funziona su tutte le superfici?
GP8x00 ha le ruote e una certa distanza dalla superficie. Se le ruote possono muoversi sulla superficie, il GPR può raccogliere dati. Spostarsi su materiali conduttivi, ad esempio alluminio, rame, ecc., può limitare o... Vedere di più

La mia GP8x00 GPR raccoglierà dati se non mi muovo?
No. La raccolta dei dati sui sistemi GPR (GPx e GSx) viene attivata dal movimento della ruota. Se non muovi il radar, non avviene alcuna raccolta di dati. La ruota funge anche da contachilometri, fornendo coordinate... Vedere di più

GPR calcola il diametro di un'armatura?
GPR non è lo strumento ideale per calcolare la dimensione dell'armatura. Esiste una tecnica in cui è possibile ottenere valori approssimativi per la dimensione dell'armatura misurando la profondità dell'armatura da... Vedere di più

Ho un localizzatore di armature, perché dovrei acquistare un GPR?
Localizzatori di armature (Profometer: https: //bit.ly/39B0QhJ ) sono le soluzioni più economiche e accurate per mappare il primo strato di armature in calcestruzzo. Misurano accuratamente la copertura dell'armatura... Vedere di più

Posso rilevare vuoti e delaminazione utilizzando GPR?
aria all'interno del calcestruzzo provoca una riflessione parziale del segnale GPR, che consente di rilevare vuoti più grandi. La delaminazione sottile e i piccoli vuoti danno solo un piccolo riflesso e in genere possono... Vedere di più

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Standard e linee guida

Standard

Asia-Pacifico
  • Arrow, click names to download Standards & Guidelines ACI 228.2R.98
  • Arrow, click names to download Standards & Guidelines ASTM D4748-10
  • Arrow, click names to download Standards & Guidelines ASTM D6087-08
  • Arrow, click names to download Standards & Guidelines ASTM D6432-11
  • Arrow, click names to download Standards & Guidelines EN 302066 - ETSI

Linee guida

  • Arrow NCHRP Synesis 255
  • Arrow SHRP H-672
  • Arrow SHRP S-300
  • Arrow SHRP S-325
