Multi-usage, long scan.

Radars à pénétration de sol Proceq

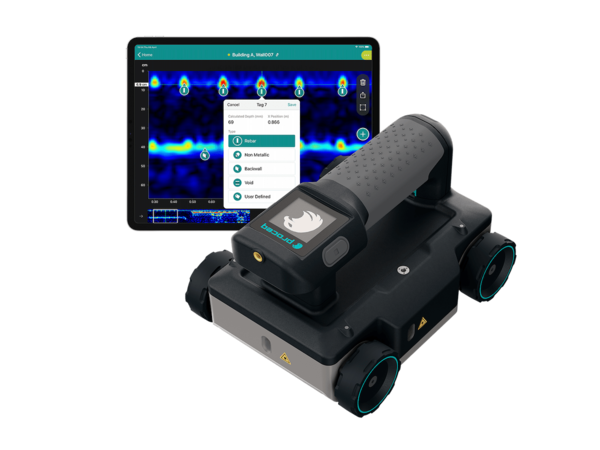

GP8000

✔ Ready In Stock

Radar GPR portable pour béton. Des inspections du béton et une imagerie structurelle plus rapides et plus faciles grâce à la technologie des géoradars SFCW.

  • Profondeur de pénétration et résolution radar inégalées dans une seule sonde GPR
  • Interface utilisateur puissante et conviviale pour une évaluation plus rapide et plus facile du béton
  • Excellente maniabilité et ergonomie dans toutes les applications

Applications :

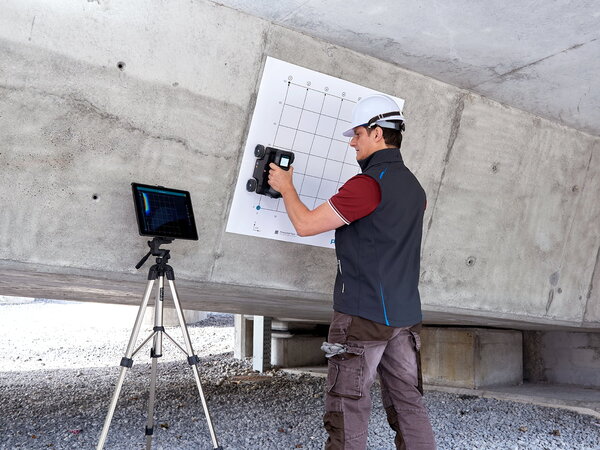

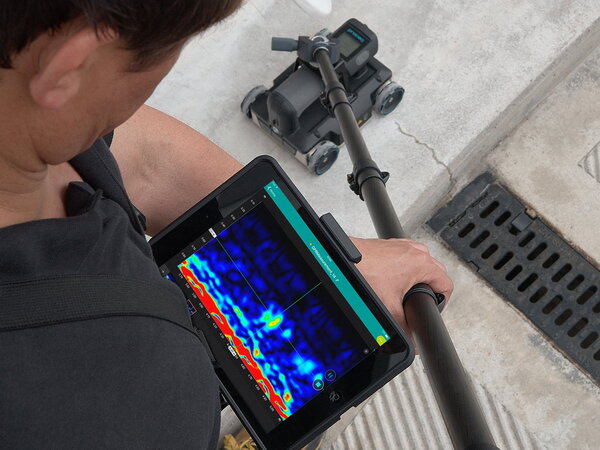

Investigation des chaussées et des tabliers de pont / Localisation des barres d'armature et des fils sous tension avant le forage, la coupe et le carottage. / Localisation des services publics peu profonds / Sonde 2 en 1 pour tester les pieux et les plaques de béton

GPR La clarté et la profondeur rencontrent le multi-usage sans fil
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Resolution%20and%20depth.svg
Résolution et profondeur
Des données d'une profondeur et d'une clarté supérieures grâce à la technologie unique du radar Swiss Made, avec toutes les fréquences dont vous aurez besoin. Des informations immédiates avec la 3D et la réalité augmentée.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Powerful%20UI-.svg
Une interface utilisateur puissante

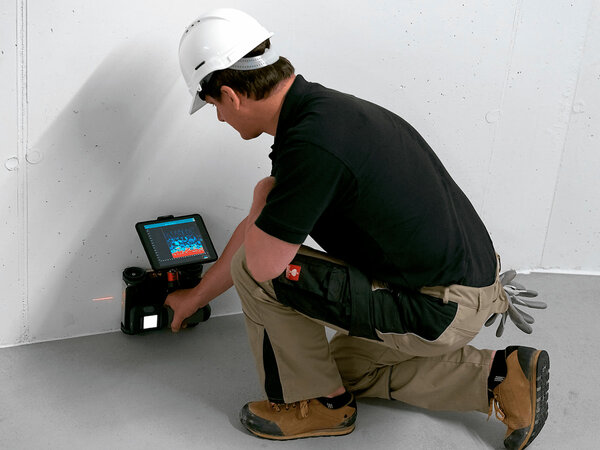

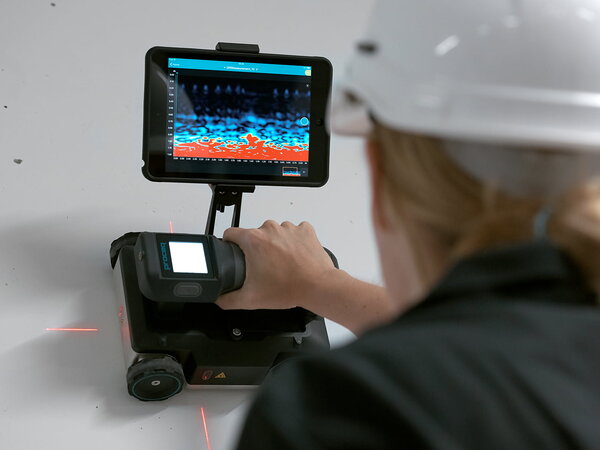

Inspectez le béton avec facilité, des endroits les plus exigus aux murs les plus hauts et aux rues les plus longues. Un facteur de forme supérieur pour relever tous les défis avec confort, sans câbles.
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Great%20handling-.svg
Grande maniabilité
Application mobile qui vous permet d'annoter les mesures avec la voix, des photos et des commentaires. Générez des rapports et partagez-les instantanément. Accédez à vos données de n'importe où et à tout moment.
Application Proceq GPR
La prochaine étape de l'évolution
  • Mises à jour et versions gratuites
  • Développement centré sur le client
  • Des fonctionnalités inégalées pour optimiser le flux de travail

Voyez le béton en profondeur et avec clarté, détectez des objets sans effort et de manière fiable, collaborez n'importe où et à n'importe quel moment. Cette application intelligente et riche en fonctionnalités s'améliore au fil du temps, et elle est disponible sur abonnement, de sorte que vous avez toujours accès à l'innovation continue et aux mises à jour. Plus de 10 000 utilisateurs nous ont fait confiance. Voyez l'évolution du logiciel depuis la toute première version de l'application, la Version 1, jusqu'à la dernière version.

  • Mises à jour et versions gratuites
  • Développement centré sur le client
  • Des fonctionnalités inégalées pour optimiser le flux de travail

Voyez le béton en profondeur et avec clarté, détectez des objets sans effort et de manière fiable, collaborez n'importe où et à n'importe quel moment. Cette application intelligente et riche en fonctionnalités s'améliore au fil du temps, et elle est disponible sur abonnement, de sorte que vous avez toujours accès à l'innovation continue et aux mises à jour. Plus de 10 000 utilisateurs nous ont fait confiance. Voyez l'évolution du logiciel depuis la toute première version de l'application, la Version 1, jusqu'à la dernière version.

Application Proceq GPR
Version 1 de l'application

Principales fonctionnalités introduites avec la version 1 de l'application :

  • Le premier GPR SFCW portable et sans fil au monde
  • Vue non migrée permettant de voir les hyperboles
  • Vue migrée permettant de voir les objets
  • Amélioration de l'algorithme de linéarisation augmentant la précision de la profondeur
  • Le premier stockage cloud au monde pour les mesures GPR
  • Partage de données cloud pour une collaboration considérablement améliorée
  • Prise en charge du cloud permettant le contrôle qualité et la mise à jour des informations
  • Exportation de fichiers SEG-Y pour le post-traitement des données
  • directe de gain pour affiner les vues
  • directe de constante diélectrique pour affiner les vues

… et bien plus encore.

Service logiciel continu, maintenance et corrections de bugs. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Principales fonctionnalités introduites avec la version 1 de l'application :

  • Le premier GPR SFCW portable et sans fil au monde
  • Vue non migrée permettant de voir les hyperboles
  • Vue migrée permettant de voir les objets
  • Amélioration de l'algorithme de linéarisation augmentant la précision de la profondeur
  • Le premier stockage cloud au monde pour les mesures GPR
  • Partage de données cloud pour une collaboration considérablement améliorée
  • Prise en charge du cloud permettant le contrôle qualité et la mise à jour des informations
  • Exportation de fichiers SEG-Y pour le post-traitement des données
  • directe de gain pour affiner les vues
  • directe de constante diélectrique pour affiner les vues

… et bien plus encore.

Service logiciel continu, maintenance et corrections de bugs. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Application Proceq GPR
Application version 2

Principales nouvelles fonctionnalités introduites avec la mise à niveau gratuite :

  • Kit de détection de fil sous tension (EM) déverrouillé
  • Afficher les longs scans entiers à la fois avec une mise à l'échelle horizontale à volonté
  • Courbe enveloppe A-scan
  • Qualité d'image B-scan améliorée
  • Supprimer les lignes mesurées dans l'ordre inverse lors d'un balayage de zone
  • Prise en charge de l'allemand, du japonais, du chinois et du coréen
  • Estimer la constante diélectrique à l'aide de l'ajustement d'hyperbole
  • Partager plusieurs mesures avec une seule URL
  • Orientez-vous en vue 3D avec des axes (et des plans de double appui)
  • Ajustez le gain sur une plage de profondeur à l'aide de l'outil Focus et du gain automatique

… et bien plus encore

Service logiciel continu, maintenance et corrections de bugs. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Principales nouvelles fonctionnalités introduites avec la mise à niveau gratuite :

  • Kit de détection de fil sous tension (EM) déverrouillé
  • Afficher les longs scans entiers à la fois avec une mise à l'échelle horizontale à volonté
  • Courbe enveloppe A-scan
  • Qualité d'image B-scan améliorée
  • Supprimer les lignes mesurées dans l'ordre inverse lors d'un balayage de zone
  • Prise en charge de l'allemand, du japonais, du chinois et du coréen
  • Estimer la constante diélectrique à l'aide de l'ajustement d'hyperbole
  • Partager plusieurs mesures avec une seule URL
  • Orientez-vous en vue 3D avec des axes (et des plans de double appui)
  • Ajustez le gain sur une plage de profondeur à l'aide de l'outil Focus et du gain automatique

… et bien plus encore

Service logiciel continu, maintenance et corrections de bugs. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Application Proceq GPR
Application version 3

Principales nouvelles fonctionnalités introduites avec la mise à niveau gratuite :

  • Réalité augmentée : superposez le Time-Slice sur la zone scannée
  • Réalité augmentée : superposez la vue 3D dans le volume sous le scan
  • Nouvelle superposition Live Wire haute résolution
  • Exportez jusqu'à 30 fichiers à la fois au format SEGY ou partagés via URL
  • Nouvelles balises et géolocalisation dans Logbook
  • Instantanés haute résolution pour la clarté des données
  • Nouveau mappage des couleurs de la vue non migrée
  • Collaboration en temps réel avec l'iPad compatible LTE
  • Curseur de profondeur pour la vue 3D
  • Zoom et mise à l'échelle fluides des axes

… et bien plus encore

Service logiciel continu, maintenance et corrections de bugs. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Principales nouvelles fonctionnalités introduites avec la mise à niveau gratuite :

  • Réalité augmentée : superposez le Time-Slice sur la zone scannée
  • Réalité augmentée : superposez la vue 3D dans le volume sous le scan
  • Nouvelle superposition Live Wire haute résolution
  • Exportez jusqu'à 30 fichiers à la fois au format SEGY ou partagés via URL
  • Nouvelles balises et géolocalisation dans Logbook
  • Instantanés haute résolution pour la clarté des données
  • Nouveau mappage des couleurs de la vue non migrée
  • Collaboration en temps réel avec l'iPad compatible LTE
  • Curseur de profondeur pour la vue 3D
  • Zoom et mise à l'échelle fluides des axes

… et bien plus encore

Service logiciel continu, maintenance et corrections de bugs. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Application Proceq GPR
Application version 4

Principales nouvelles fonctionnalités introduites avec la mise à niveau gratuite :

  • Enrichissez vos données avec des annotations manuscrites
  • Travaillez dans des zones à accès restreint Wi-Fi à l'aide d'une connexion par câble (GP8800)
  • Boutons personnalisables par l'utilisateur sur les capteurs pour un   flux de travail
  • Roll-back dynamique de précision millimétrique pour le marquage physique sur le béton
  • Segmentez votre vue 3D en couleur avec True ColorDepth
  • Développez votre zone de balayage avec la grille flexible et jusqu'à 16 m2
  • Mesure déverrouillée dans un espace restreint et encombré   (GP8800)
  • Exportez le journal de bord, les instantanés et les métadonnées au format HTML pour vos rapports
  • Ajout de nouveaux filtres intelligents de suppression d'arrière-plan

… et bien plus encore

Service logiciel continu, maintenance et corrections de bugs. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Principales nouvelles fonctionnalités introduites avec la mise à niveau gratuite :

  • Enrichissez vos données avec des annotations manuscrites
  • Travaillez dans des zones à accès restreint Wi-Fi à l'aide d'une connexion par câble (GP8800)
  • Boutons personnalisables par l'utilisateur sur les capteurs pour un   flux de travail
  • Roll-back dynamique de précision millimétrique pour le marquage physique sur le béton
  • Segmentez votre vue 3D en couleur avec True ColorDepth
  • Développez votre zone de balayage avec la grille flexible et jusqu'à 16 m2
  • Mesure déverrouillée dans un espace restreint et encombré   (GP8800)
  • Exportez le journal de bord, les instantanés et les métadonnées au format HTML pour vos rapports
  • Ajout de nouveaux filtres intelligents de suppression d'arrière-plan

… et bien plus encore

Service logiciel continu, maintenance et corrections de bugs. Mises à niveau de compatibilité pour prendre pleinement en charge les iPads de dernière génération et la dernière version d'iOS pour améliorer votre productivité.

Application Proceq GPR
Application version 5

Principales nouvelles fonctionnalités introduites avec la mise à niveau gratuite :

  • Interactivité avec WORKSPACE, pour la collaboration et la post-analyse de toutes vos données GPR
  • Compatibilité avec le capteur GP8100 pour libérer des gains de productivité non atteints
  • visualisation par balayage Superline affiche instantanément les objets détectés avec une clarté jamais vue
  • Vue fractionnée combinant la vue de balayage superline et la visualisation de l'un des 6 balayages de ligne classiques
  • Grille flexible pour un balayage de zone jusqu'à 100 m2, atteignant une capacité de tomographie gigantesque
  • Arrêter/reprendre le balayage de zone, vous offrant flexibilité et liberté dans le flux de travail
  • Fonction de recherche/filtre, facilitant l'agencement, le classement et la recherche des fichiers de mesures
  • Le domaine fréquentiel remplace   domaine temporel plus rapide   transfert de données entre le capteur et le logiciel

Principales nouvelles fonctionnalités introduites avec la mise à niveau gratuite :

  • Interactivité avec WORKSPACE, pour la collaboration et la post-analyse de toutes vos données GPR
  • Compatibilité avec le capteur GP8100 pour libérer des gains de productivité non atteints
  • visualisation par balayage Superline affiche instantanément les objets détectés avec une clarté jamais vue
  • Vue fractionnée combinant la vue de balayage superline et la visualisation de l'un des 6 balayages de ligne classiques
  • Grille flexible pour un balayage de zone jusqu'à 100 m2, atteignant une capacité de tomographie gigantesque
  • Arrêter/reprendre le balayage de zone, vous offrant flexibilité et liberté dans le flux de travail
  • Fonction de recherche/filtre, facilitant l'agencement, le classement et la recherche des fichiers de mesures
  • Le domaine fréquentiel remplace   domaine temporel plus rapide   transfert de données entre le capteur et le logiciel

SWISS MADE_horizontal lockup.svg
Software for Application Proceq GPR
Application Proceq GPR
Spécifications techniques
Modes de mesure
Superline Scan (1000m)
Area Scan (avec Flexible Grid jusqu'à 100m²)

Modes révision
Superline scan¹
A-scan (y compris l' enveloppe.)
vue migrée
vue non migrée
Split view¹
Time-Slice view² basique
Vue 3D
RA

Visualisation avancée
Time-Slice view Pro
Vue 3D
Réalité augmentée (AR)

Reporting
Intégration à Workspace
Carnet bord automatique
Exportation SEG-Y
Génération de rapport instantanée
Partage via URL

Formats d'exportation
JPG
PNG
CSV
SEGY
HTML

Spécifications de l'unité d'affichage* :
Dernier iPad Apple® recommandé
(iPad avec iOS 11.0 et versions ultérieures)
Taille de l'écran : de 7,9" à 12,9"
Résolution : jusqu'à 2732 x 2048
Mémoire : jusqu'à 2 To
Poids : jusqu'à 301 g
Appareil photo : jusqu'à 12 MP Wide et 10 MP Ultra Wide
En option : USB-C, 5G, Face ID

Capteurs de l'unité d'affichage* :
Scanner LiDAR (en option)
trois axes
Accéléromètre
Capteur de lumière ambiante
Baromètre
GPS/GNSS intégré

1. GP8100 uniquement ; 2. GP8000 & GP8100 uniquement
*   Selon le modèle d'iPad

GP8000 Spécifications techniques
Capteur
Spécifications techniques
Technologie radar
Ondes continues à fréquence discontinue (SFCW) GPR

Gamme de fréquences modulées
200 - 4000 MHz

Profondeur de pénétration
85 cm / 33.5 in

Batterie
Pack amovible de sécurité pour le vol, 8x AA (NiMH)

Dimensions
22,1 x 18 x 14 cm
8,7 x 7,1 x 5,5 in

Poids
1,5 kg (sans la batterie)

Garde au sol
0,8 cm / 0,32 in

Antennes
1

Distance entre l'antenne et le bord
8,3 cm / 3,27 in

Caractéristiques spéciales
Toutes roues motrices avec roues à haute adhérence
Guidage par lumière laser

Connexions
Wi-Fi (802.11n) à l'unité d'affichage

Autonomie
3 h
D'autres clients ont également acheté :
Accessoires
79330235
UTH100 Support universel de tablette pour Proceq GPR et Pundit PD
UTH100 Support universel de tablette pour Proceq GPR et Pundit PD

Support universel de tablette pour montage direct sur le Proceq GPR 8000/8100 et le Pundit PD8050

Entièrement réglable pour s'adapter à toute taille d'iPad jusqu'à 12,9".

39380010
TRG100 GP8x00 Canne télescopique avec support de tablette
TRG100 GP8x00 Canne télescopique avec support de tablette

Kit de tige télescopique pour les instruments GPR de Proceq comprenant le support universel de tablette UTH100

Compatible avec les GP8000, GP8100 et GP8800

Pour un balayage confortable sur les sols, les murs et les plafonds

Entièrement réglable pour s'adapter à toutes les tailles d'iPad jusqu'à 12,9".

79330345
UHA100 - Support universel pour tablette avec sangle de poitrine
UHA100 - Support universel pour tablette avec sangle de poitrine

Kit harnais de poitrine pour le fonctionnement mains libres de tous les instruments basés sur l'application iPad :
GP8000, GP8100, GP8800, PD8050, PM8000, PI8000

Peut également être utilisé comme support pour iPad

Entièrement réglable pour s'adapter à toutes les tailles d'iPad jusqu'à 12,9".

Normes et directives

Normes

Asie-Pacifique
  • Arrow, click names to download Standards & Guidelines ACI 228.2R.98
  • Arrow, click names to download Standards & Guidelines ASTM D4748-10
  • Arrow, click names to download Standards & Guidelines ASTM D6087-08
  • Arrow, click names to download Standards & Guidelines ASTM D6432-11
  • Arrow, click names to download Standards & Guidelines EN 302066 - ETSI

Directives

  • Arrow NCHRP Synesis 255
  • Arrow SHRP H-672
  • Arrow SHRP S-300
  • Arrow SHRP S-325
FAQ

Quelle est la précision de la détection d'objets avec le GPR ?

La précision de la détection d'objets avec les GPR Proceq est la suivante :

Voir plus

Qu'est-ce que le RPG ?

GPR est un appareil compact qui scanne le sous-sol de manière non destructive. Il peut pénétrer la surface de quelques cm à des dizaines ou des centaines de mètres, en fonction des conditions du sol et des...

Voir plus

Quels sont les types de CND ?

De nombreuses méthodes de contrôle non destructif sont disponibles dans l'industrie, chacune ayant ses propres avantages et limites, mais six d'entre elles sont les plus fréquemment utilisées : le contrôle par...

Voir plus

Qu'est-ce que le format SEGY ?

Le format de fichier SEGY (parfois SEG Y) est une norme de données couramment utilisée pour l'échange de données géophysiques. Il est principalement utilisé pour les données sismiques, mais aussi pour la sauvegarde...

Voir plus

Quel est le temps d'acquisition du GPR ?

heure en GPR a différentes significations : Time Window = la durée d'enregistrement maximale indiquée sur les données. Cela peut être utilisé pour calculer la profondeur. Temps d'acquisition = combien de temps il...

Voir plus

Qu'est-ce que l'onde continue à fréquence échelonnée ?

Contrairement à Pulsed-GPR diffusant un signal centré autour d'une fréquence, résultant en un compromis de résolution et de profondeur pour l'inspection, l'onde continue à fréquence étagée (SFCW) a l'avantage de...

Voir plus

Que signifie GPR ?

GPR est l'acronyme de G round P enetrating R adar, également connu sous le nom de Georadar, Ground Penetration Radar ou Ground Probing Radar.


Comment fonctionne le RPG ?

GPR émet des ondes électromagnétiques (EM) vers le sous-sol et calcule le temps nécessaire à ces ondes pour traverser les divers matériaux du sous-sol et revenir au récepteur GPR. Ce temps de parcours dans les deux...

Voir plus

Quelles sont les applications couvertes par le GPR ?

GPR est un outil très utile dans une variété d'applications. Les utilisations les plus courantes du GPR sont les tests non destructifs et la cartographie d'objets à l'intérieur du béton, tels que les barres...

Voir plus

Mon GPR fonctionnera-t-il comme un appareil autonome ou peut-il compléter d'autres méthodes ?

Les deux. GPR peut être utilisé comme une unité autonome si vous travaillez sur des applications spécifiques et que vous êtes satisfait d'un ensemble limité de commentaires et d'informations. Cependant, ce n'est pas...

Voir plus

Quelle est la profondeur de pénétration du GPR dans le béton ?

Cela dépend de la jeunesse du béton ; le béton jeune n'est pas bien durci, a plus d'eau et donc le radar ne pénètre pas aussi profondément. Le béton plus ancien est généralement plus sec et donc meilleur pour le GPR.


Quel est le format de données le plus utilisé pour les GPR GP8000 et GP8800 ?

Généralement, GPR exporte les données au format SEG-Y. Cela peut être facilement converti en d'autres formats comme .xls, .dxf ou .kml si nécessaire pour une visualisation plus poussée des données.


Screening Eagle est-il certifié GPR ?

Oui. Nos équipements sont conformes aux réglementations CE, IC, FCC, ETSI-EN RSS-220 et RoHS.


Dois-je calibrer mon GPR GP8x00 ?

Non. Le GPR s'auto-étalonne à chaque fois que vous l'allumez. Il n'est pas nécessaire de renvoyer votre appareil à un centre de réparation/étalonnage.


Le Proceq GP8x00 GPR fonctionne-t-il sur toutes les surfaces ?

Les GPR Proceq GP8800 et GP8100 ont des roues et une certaine distance par rapport à la surface. Si les roues peuvent se déplacer sur la surface, le GPR peut collecter des données. Le déplacement sur des matériaux...

Voir plus

Mon GP8x00 GPR collectera-t-il des données si je ne bouge pas ?

Non. La collecte de données sur les systèmes GPR (GPx et GSx) est déclenchée par le mouvement des roues. Si vous ne déplacez pas le radar, aucune collecte de données n'a lieu. La roue agit également comme un...

Voir plus

Le GPR permet-il de calculer le diamètre d'une barre d'armature ?

Le GPR n'est pas l'outil idéal pour calculer la taille des barres d'armature. Il existe une technique qui permet d'obtenir des valeurs approximatives pour la taille des barres d'armature en mesurant la profondeur de la...

Voir plus

J'ai un localisateur de barres d'armature, pourquoi devrais-je acheter un GPR ?

Localisateurs de barres d'armature (Profomètre : https : //bit.ly/39B0QhJ ) sont les solutions les plus économiques et les plus précises pour cartographier la première couche d'armatures dans le béton. Ils...

Voir plus

Comment détecter les vides et les délaminages à l'aide du GPR ?

L'air à l'intérieur du béton entraîne une réflexion partielle du signal GPR, ce qui permet de détecter des vides plus importants. Les décollements fins et les petits vides ne produisent qu'une faible réflexion et...

Voir plus

Contenu connexe
