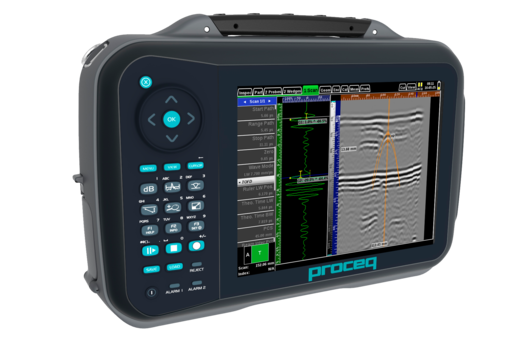

FD100 TOFD ⚠ Inspection par ultrasons de différents types de matériaux, métalliques ou non, tels que les composites ou les plastiques.

Détection des failles

FD100 TOFD ⚠

Inspection par ultrasons de différents types de matériaux, métalliques ou non, tels que les composites ou les plastiques.

  • Effectuer simultanément des inspections TOFD à deux canaux
  • Fonctions avancées telles que l'élimination des ondes latérales et le redressement des ondes latérales
  • Un puissant générateur à ondes carrées

Applications:

Dimensionnement des défauts dans les soudures / Tube de chaudière TOFD / Inspection des soudures des appareils à pression

Inspections TOFD à deux canaux de haute performance
https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Efficiency.svg
Efficacité

Deux canaux de TOFD simultanément en un seul passage pour compenser les scans d'inspection de la zone affectée thermiquement (ZAT) des soudures et/ou des grandes épaisseurs de paroi jusqu'à 300 mm.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_Performance.svg
Performance

Des fonctions avancées telles que l'élimination des ondes latérales et le redressement des ondes latérales pour un dimensionnement plus clair et plus précis.

https://media.screeningeagle.com/asset/media/Brand/New%20Web%20Icons/Web%20Icons_21-10-20_High%20Quality.svg
Haute qualité

Un puissant générateur à ondes carrées, donc pas de préamplificateur TOFD nécessaire dans presque toutes les situations.

SWISS MADE_horizontal lockup.svg
FD100 TOFD ⚠ Spécifications techniques
Outil
Spécifications techniques
Configuration
2 canaux UT
Prise pour transducteur
Lemo 1 ou BNC
Tension d'impulsion
100 à 450 V (par pas de 10 V)
PRF
1 à 1500 Hz
Plage de gain
100 dB (par pas de 0,1 dB)
Bande passante
200 kHz à 22 MHz
Écran
TFT 8,4"
Amélioration du signal
Filtres numériques, lissage, contourage, rejet, moyennage
Architecture
2 canaux
Fréquence de numérisation
50 MHz, 100 MHz, 200 MHz
Longueur maximale du balayage A
8192
Scans pris en charge
A, B, C-Scan, fusionné et TOFD
Nombre de balayages
Jusqu'à 2
Nombre de mises en page
18
Mesures
Longueur de trajet, profondeur, distance de surface, DAC, AWS, DGS, TGS
Taille du fichier
Jusqu'à 3 Go
Génération de rapports
Rapport pdf personnalisable, capture d'écran PNG, option de sortie de fichier CSV
Codeur
1 ou 2 axes (entrée en quadrature)
Langues
Anglais, allemand, français, espagnol, chinois, hongrois, italien, portugais et japonais
Autonomie de la batterie
7 heures
Indice de protection IP
IP66
Version PDF
